– Maximale Schranktiefe bei stehendem Einbau: 800 mm
– Typische Schrankbreite: 600 mm
– Abstand zwischen Zellen / Blöcken:
≥
5 mm
> 600
≥
400
*) Maß „a“: Abstand zwischen Batterieoberkante und darüber
befindlicher Etage (siehe Bild 4)
b) einreihig, Einzelzellen, liegender Festeinbau
≥
5
≥
40
≥
20
≥
40
≥
40
≥
40
a) mehrreihig, Festeinbau
≥
5
≥
20
a
T
a
c) einreihig, Blockbatterie, Festeinbau
≥
5
≥
20
≥
20
≥
20
≥
20
≥
20
d) mehrreihig, herausziehbar
≥
5
≥
20
a
≥
20
≥
20

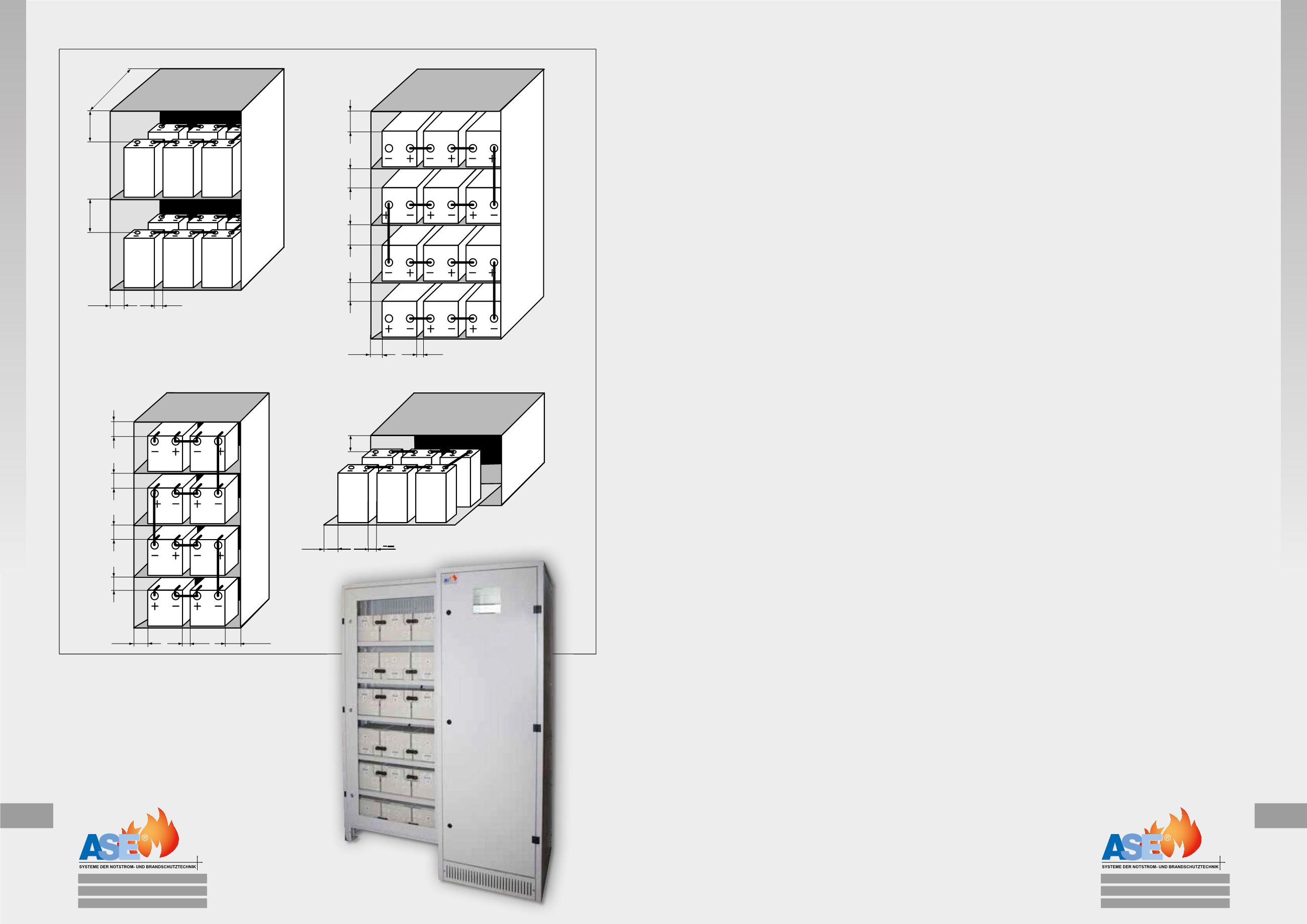

Bild 4: Einbau von verschlossenen Batterien in Schränke oder Fächer
Normen für die Konstruktion
von Batterieschränken
DIN VDE 0100-520:
Alle Verbindungen müs-
sen zur Berücksichtigung, Prüfung und Wartung
zugänglich sein.
DIN VDE 0100-100:
Eine Beurteilung muss
durchgeführt werden, mit welcher Häufigkeit und
Qualität eine Instandhaltung der Anlage während
ihrer vorgesehenen Lebensdauer sinnvoll erwar-
tet werden kann.
Solche Merkmale sind so zu berücksichtigen,
dass bei der erwarteten Häufigkeit und Qualität
der Instandhaltung
■
die regelmäßige Besichtigung, Prüfung, War-
tung und Instandsetzung, die wahrscheinlich
während der Lebensdauer der Anlage not-
wendig sind, bequem und sicher ausgeführt
werden können.
■
die Wirksamkeit der Schutzmaßnahme für die
Sicherheit während der vorgesehenen Lebens-
dauer der Anlage sichergestellt ist.
■
die Zuverlässigkeit der Betriebsmittel im Hin-
blick auf den ordnungsgemäßen Betrieb der
Anlage über die vorgesehene Lebensdauer
angemessen ist.
Einbau von Batterien in
Schränke oder Fächer
Einbau von Batterien in Schränke oder Fächer ist
in
EN 50272-2
geregelt.
Die Schränke und Fächer müssen so konstruiert
sein, dass der Zugang für Wartungsarbeiten
unter Verwendung der normalen isolierten Werk-
zeuge möglich ist. Dies ist der Fall, wenn folgende
Anforderungen erfüllt werden:
■
maximale Schrankhöhe: 2200 mm (analog
Stromrichterschränke)
■
Schränke gegen Kippen sichern
■
maximale Schranktiefe bei stehendem Einbau:
800 mm
■
typische Schrankbreite: 850 mm
■
Abstand zwischen Zellen / Blöcken:
≥
5 mm
■
Abstand Pol zu Gehäuseelement:
≥
40 mm
■
das Innere des Schrankes muss widerstands-
fähig gegen Elektrolyt sein.
■
der Schrank muss den Zugang zu gefährlichen
Teilen für nicht autorisierte Personen verhin-
dern.
■
Freiraum (freie Sicht) zwischen den Etagen
(Abstand Zellenoberkante zur darüber befindli-
chen Konstruktion) bei liegendem Einbau
≥
40 mm, unter Beachtung der geltenden
Normen. Bei Einbau in herausziehbaren Fä-
chern kann der Abstand auf
≥
20 mm verrin-
gert werden; dieses Maß gilt auch für stehend
einreihig eingebaute Batterien, deren Pole
ausschließlich von vorn zugänglich sind.
■
Lichter Abstand Polkappe zur geschlossenen
Tür:
≥
30 mm
Einbau von geschlossenen
Batterien
■
der Freiraum zwischen den Etagen (Maß a in
Bild 4) sollte
≥
400 mm betragen, um den
Elektrolytstand ergänzen zu können.
■
um den Elektrolytstand der hinteren Zellen kon-
trollieren zu können, sollten die hinteren Zellen
bzw. Blockreihen erhöht aufgestellt werden.
■
bei Einbau in herausziehbaren Fächern kann
der Freiraum zwischen den Etagen auf
≥
20 mm reduziert werden.
