TECHNIK
KNOW-HOW
SERVICE
Anschluss einer zweiten
Bedien- und Anzeige-
einheit zur externen
Bedienung der Anlage,
z.B. vom Hausmeister-
büro aus
Busnetzwächter-Reihenschaltung
Länge der Busleitung und Anzahl
der Module sind abhängig vom
verwendeten Kabelquerschnitt.
Beispiel: Bei einem Kabelquerschnitt
von 4x2x0,8 mm
2
und einer Länge
von 400 m sind bis zu 7 Module
anschließbar.
Bus-Gesamtlänge
bis zu 1000 m
Busnetzwächter
Busnetzwächter
Busnetzwächter
Netz plus 5 freie Eingänge
LAN CAT 7
Zwei Busanschlüsse pro Gerät
Durch den Einsatz eines 4fach
Multiplexers ergibt sich eine
maximal mögliche Länge der
Busleitung
von 4x1000 m
Energieversorgung der
Unterverteilungen über
eine Versorgungsleitung
in
Funktionserhalt (NHX 30/90 min)

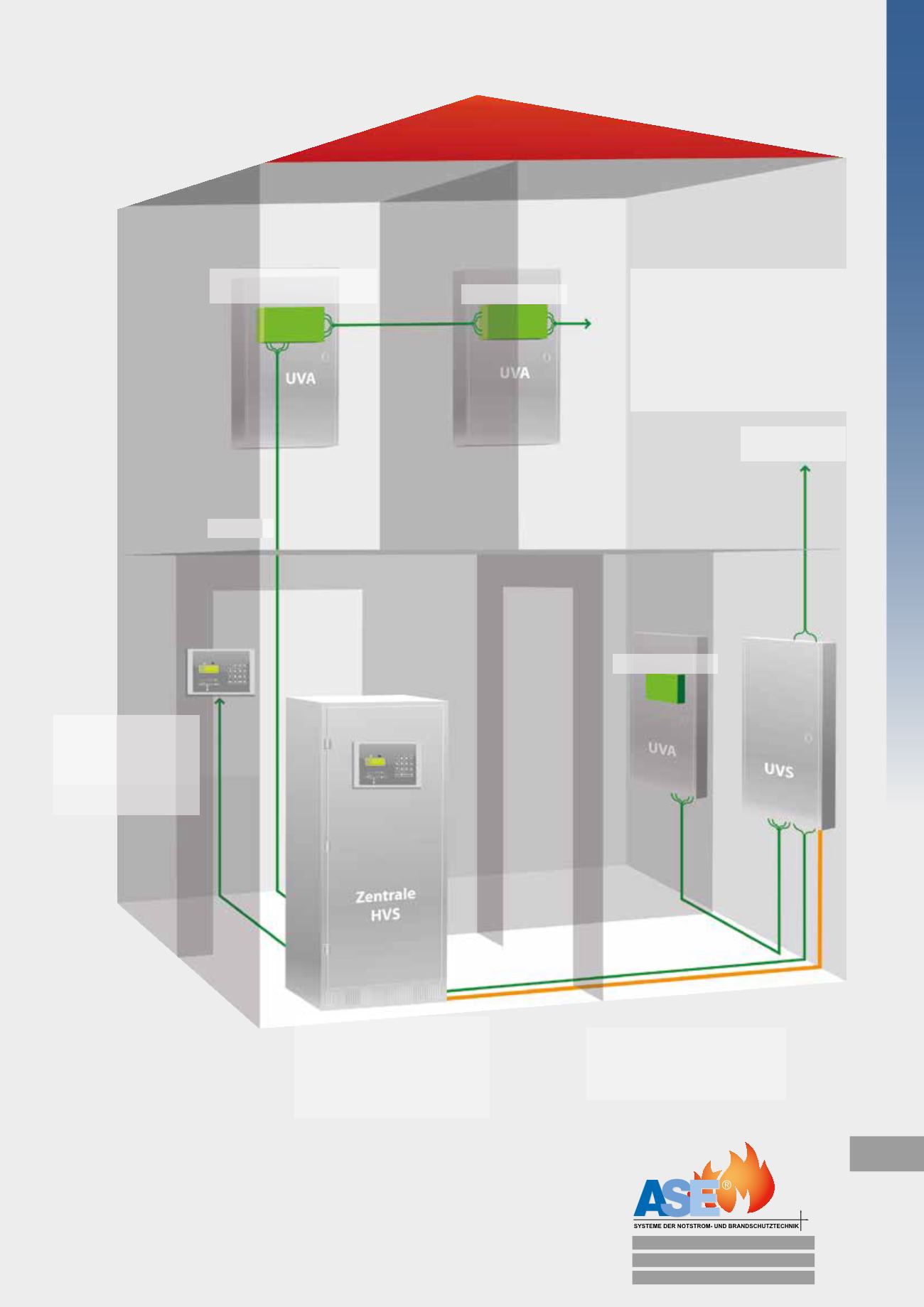

Busverlegung (Beispiel)
