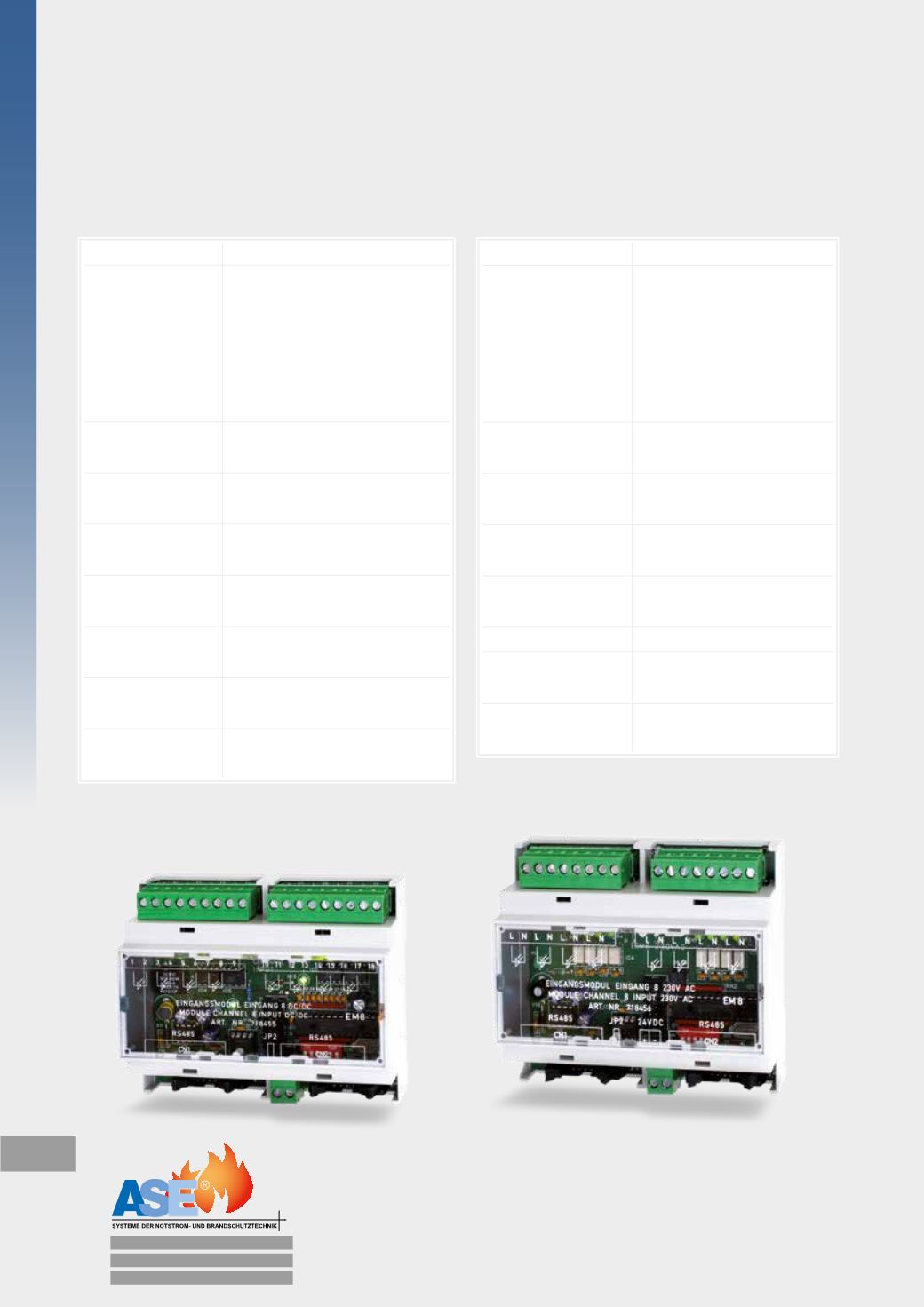

Eingangsmodul (24 V
dc
)
8 potentialfreie Eingänge zur Programmierung
der Abgangskreise
Eingangsmodul (230 V
ac
)
8 potentialbehaftete Eingänge zur
Programmierung der Abgangskreise
TECHNIK
KNOW-HOW
SERVICE
16
Typ
EGM 8/24
Funktionalität
Über externe potenzialfreie
Kontakte kann jeder der acht
Eingänge einem oder mehre-
ren Kreisen der Sicherheits-
beleuchtungsanlage zugeord-
net werden.
Statusverfolgung
via LED
Datenbus-Status, Status
jedes einzelnen Eingangs
Einbauort
Zentrale, Allgemeinvertei-
lung, Unterverteilung
Anschlussleitung Buskabel Cat 7 S-FTP J-
02YSCH 4x2x AWG 23
Versorgungs-
spannung
24 V
dc
+/- 15 %, 15-25 mA
Eingänge
8 x 24 V
dc
(potenzialfreie Kontakte)
Schnittstelle
RS 485 zur Verbindung mit
dem Prozessormodul MPS
Maße
(b x h x t in mm)
105 x 90 x 58
Typ
EGM 8/230
Funktionalität
Über eine externe Fremd-
spannung 230 V
ac
kann
jeder der acht Eingänge
einem oder mehreren
Kreisen zugeordnet
werden.
Statusverfolgung
via LED
Datenbus-Status, Status
jedes einzelnen Eingangs
Einbauort
Zentrale, Allgemeinvertei-
lung, Unterverteilung
Anschlussleitung Buskabel Cat 7 S-FTP J-
02YSCH 4x2x AWG 23
Versorgungs-
spannung
24 V
dc
+/- 15 %,
15-25 mA
Eingänge
8 x 230 Vac
Schnittstelle
RS 485 zur Verbindung
mit dem Prozessormodul
Maße
(b x h x t in mm)
105 x 90 x 58
Komponentenkatalog
