Typ
BEB 18
Funktionalität
Im Rahmen des Kapazitäts-
tests wird die Spannung
jedes einzelnen Batterie-
blocks während der Entla-
dung gemessen und gespei-
chert. Ein Wärmesensor
ermittelt die Batterieumge-
bungstemperatur.
Statusverfolgung
via LED
Angezeigt wird der Status je-
des einzelnen Batterieblocks.
Einbauort
Zentrale oder
Batterieraum
Anschlussleitung Buskabel Cat 7 S-FTP J-
02YSCH 4x2x AWG 23
Versorgungs-
spannung
24 V
dc
+/- 15%
Schnittstelle
RS 485 zur Verbindung mit
dem Prozessormodul MPS
Auslesen der
Daten
via USB-Schnittstelle
Maße
(b x h x t in mm)
159 x 90 x 58
Typ
RS485-MUX
Funktionalität
Durch den Einsatz eines Mul-
tiplexers können an eine Linie
einer Anlage bis zu 4 Bus-
stränge mit bis zu 1000 m
Länge je Strang angeschlos-
sen werden. Das Modul ist
erforderlich, wenn drei oder
mehr sternförmige Busleitun-
gen an einer Linie installiert
werden.
Die Busstränge sind unterein-
ander galvanisch getrennt.
Statusverfolgung
via LED
Datenbus-Status
Einbauort
Zentrale, Unterverteilung
Anschlussleitung Buskabel Cat 7 S-FTP J-
02YSCH 4x2x AWG 23
Versorgungs-
spannung
24 V
dc
+/- 15 %
Maße
(b x h x t in mm)
105 x 90 x 58 mm

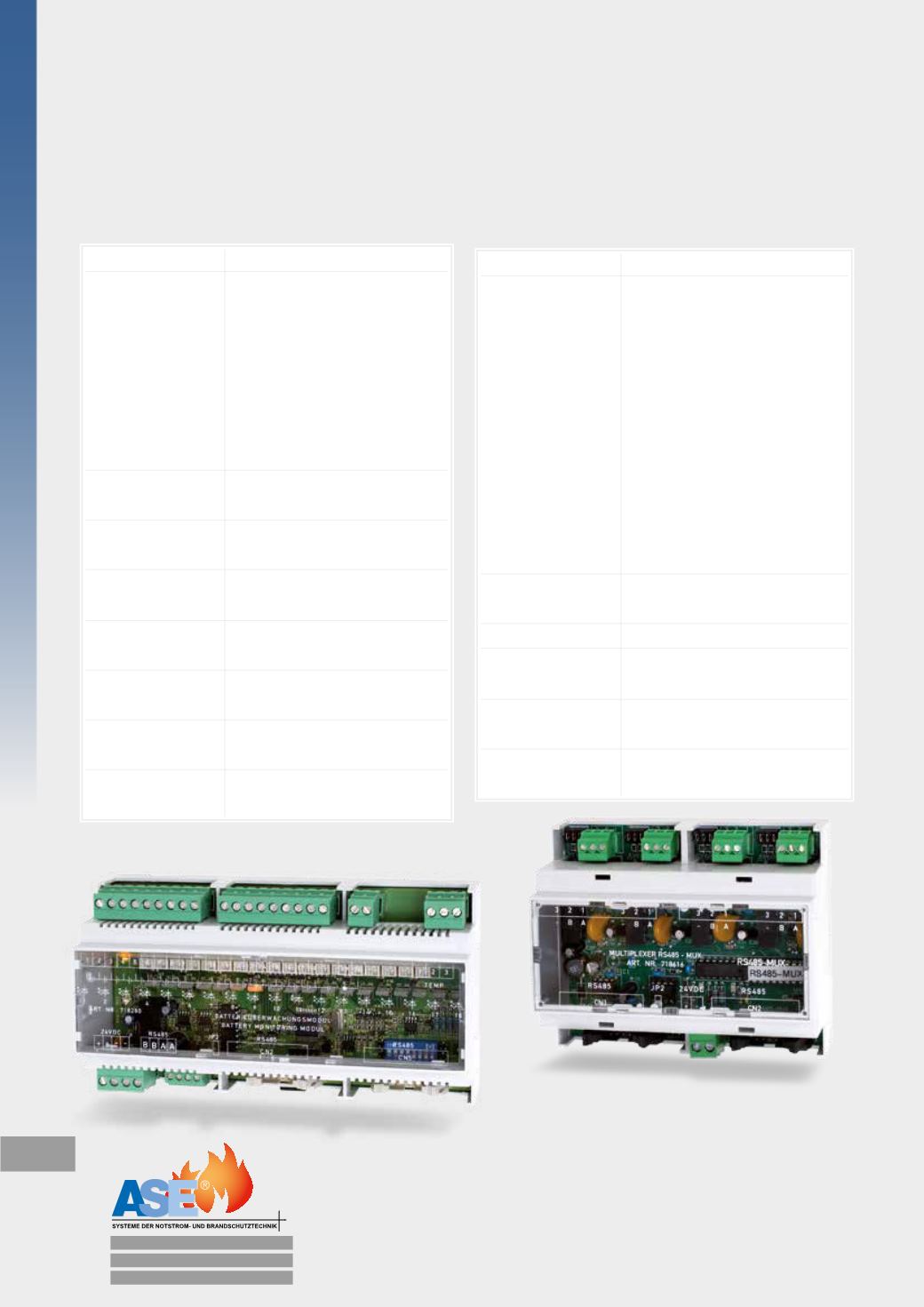

Batterieeinzelblocküberwachung
zur Spannungsmessung jedes einzelnen Batte-
rieblocks während der Entladung im Rahmen des
Kapazitätstestes
Multiplexer
zur Installation von drei oder mehr sternförmigen
Busleitungen an einer Linie
