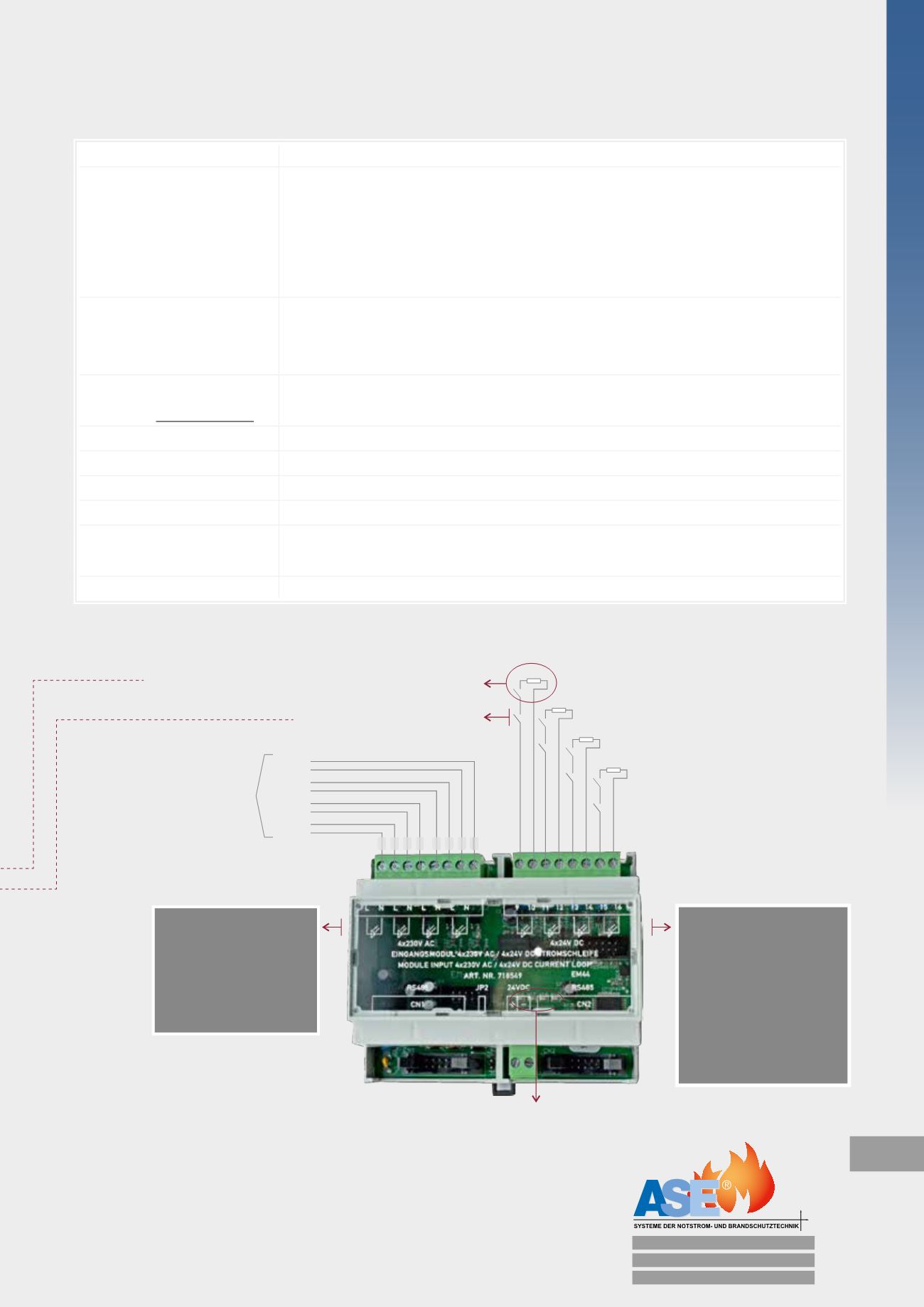

Eingangsmodul EM 4-4 (4x230 V
AC
/4x24 V
dc
Stromschleife)
für 4 Lichtschalterabfragen und 4 Netzwächterstromschleifen
Typ
EM 4-4
Funktionalität
> E1 - E4
Über eine externe Fremdspannung
230 V
AC
(VDE-Bestimmungen für Fremdspannungen beachten!) kann jeder
der vier
230 V
AC
-Eingänge
einem oder mehreren Kreisen der Sicherheits-
beleuchtungsanlage zugeordnet werden. Die 230 V
AC
(L/N) Eingänge sind
galvanisch getrennt (Einspeisung von mehreren FI-Kreisen möglich).
Funktionalität
> E5 - E8
Über externe potenzialfreie Kontakte und einen Abschlusswiderstand
(1,5 k
Ω
) kann jeder der vier
24 V
DC
-Stromschleifen-Eingänge
einem oder
mehreren Kreisen der Sicherheitsbeleuchtungsanlage zugeordnet werden.
Funktionalität
> E5 - E8 ohne Jumper
Jeder der 24 V
DC
-Eingänge kann als digitaler Eingang verwendet werden –
nach Entfernung des jeweiligen Jumpers.
Statusverfolgung via LED Datenbus-Status, Status jedes einzelnen Eingangs
Einbauort
Zentrale, Unterverteilung
Anschlussleitung
Buskabel Cat 7 S-FTP J-02YSCH 4x2x AWG 23
Versorgungsspannung 24 V
DC
+/- 15 %, 25-70 mA
Eingänge
4 x 230 V
AC
und
4 x 24 V
DC
Stromschleife (1,5 k
Ω
Abschlusswiderstand)
Maße (b x t x h in mm)
105 x 58 x 90
LSA 4
LSA 3
LSA 2
LSA 1
Lichtschalterspannung 230 V
AC
und Überwachung der
Sicherungsautomaten ohne
Hilfskontakt
L N L N L N L N
1,5 k
Ω
1,5 k
Ω
1,5 k
Ω
1,5 k
Ω
Leitungswiderstand max. 100
LED leuchtet: externer
Kontakt geschlossen und
Stromschleife mit 1,5 k
abgeschlossen
LED leuchtet nicht
:
externer Kontakt offen oder
Leitung unterbrochen oder
kurzgeschlossen
LED-Statusanzeigen
für 24 V
DC
-Stromschleife
LED leuchtet: Spannung
liegt an
LED leuchtet nicht: keine
Spannung vorhanden
LED-Statusanzeigen
für 230 V
AC
-Eingang
Anschluss eines Netzwächters
mit Abschlusswiderstand
Anschluss eines Netzwächters
LEDs zur Statusanzeige
des Datenbusses
E1 E2 E3 E4
E5 E6 E7 E8
