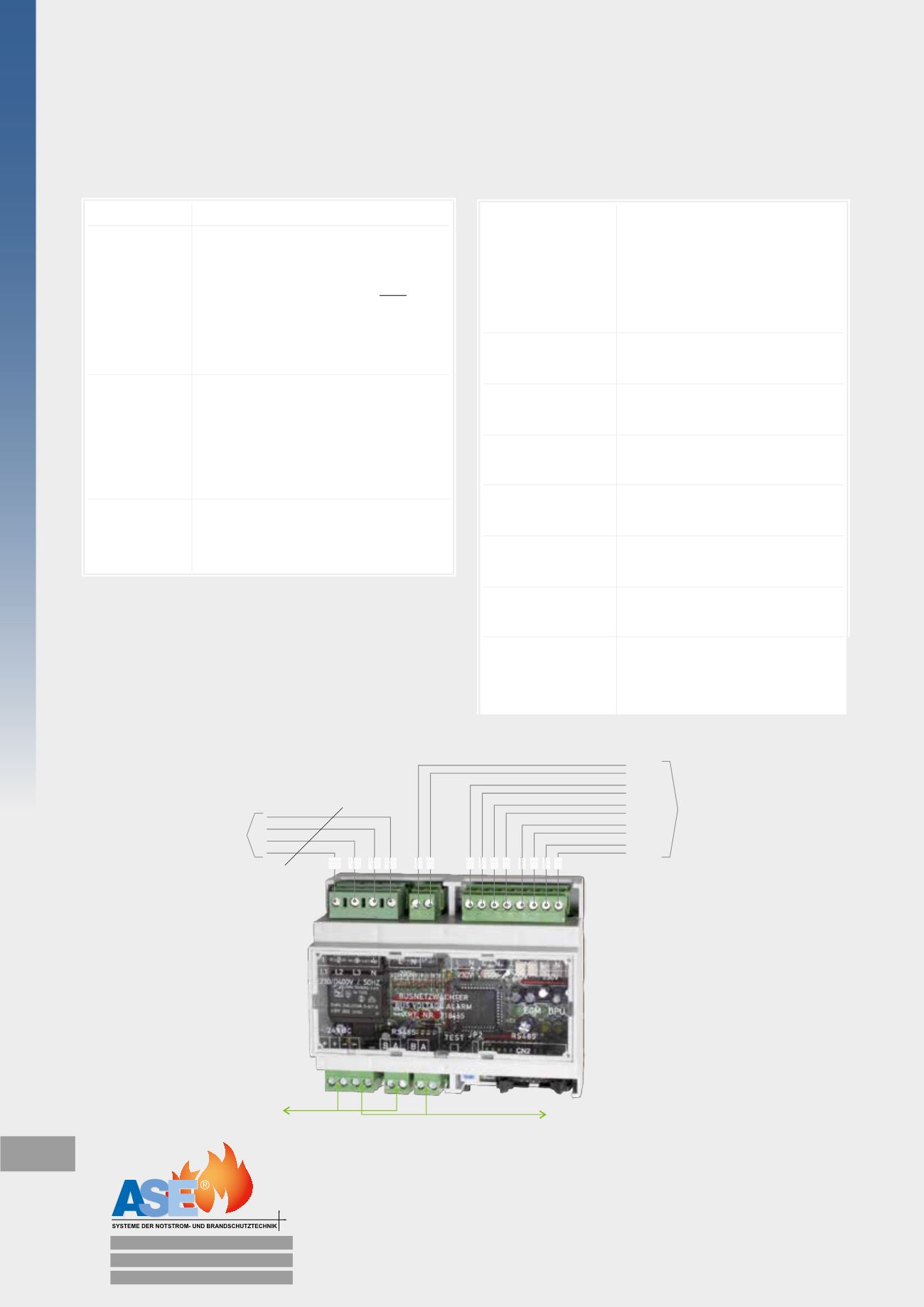

Busnetzwächter DPNü-Bus
zum Einbau in Verteilungen
Klartextanzeige
(2x20 Zeichen)
- ausgefallene Phase, z. B.
EGM 1 NW L3
- ausgefallenes Modul, z. B.
Kommunikation mit EGM
DPÜ 01/L1 gestört
Einbauort
Zentrale Unterverteilung
Allgemeinverteilung
Anschlussleitung Buskabel Cat 7 S-FTP J-
02YSCH 4x2x AWG 23
Versorgungs-
spannung
24 V
dc
+/- 15 %, 15-25 mA
Eingänge
5x230 V
ac
+ 1x400/230 V
Messeingang
Auslösung
>10 ms oder >500 ms
(einstellbar)
Maße
(b x h x t in mm)
105 x 90 x 58
Besonderheiten Die Verlegung einer Funktions-
erhaltleitung zum EGM-DPÜ-
Modul ist nicht nötig.
Typ
EGM DPÜ
Funktiona-
lität
Meldung einer Kommunikations-
störung bei Leitungsunterbre-
chung oder Kurzschluss und
Einschalten aller Leuchten der
entsprechend programmierten
Kreise
Messdaten-
erfassung
- Ausfall der Allgemeinstromver-
sorgung Unterspannung gemäß
VDE mit Ortsangabe
- Kurzschluss und Unterbrechung
im Leitungsweg
Statusverfol-
gung via LED
- Phasenausfall
- Datenbus-Status
- Status jedes einzelnen Eingangs
Bus-Netz-Überwachung
zu weiteren Busnetzwächtern
Länge der Busleitung und Anzahl der Module
sind abhängig vom verwendeten Kabelquer-
schnitt. Beispiel: Bei einem Kabelquerschnitt
von 4x2x0,8 mm
2
und einer Länge von 400 m
sind bis zu 7 Module anschließbar.
+ ein Adernpaar (doppelter Querschnitt)
- ein Adernpaar (doppelter Querschnitt)
zur Zentrale
Ein EINSCHALTEN der Bereit-
schaftsleuchten (BL) erfolgt bei:
- Netzausfall (Klartextanzeige
der ausgefallenen Phase,
z. B. EGM 1 NW L3)
- Busleiterstörung (Klartext-
anzeige des ausgefallenen
Moduls, z. B. Kommunikation
mit EGM DPÜ 01/L1 gestört)
LSA 1
LSA 2
LSA 3
LSA 4
LSA 4
Lichtschalterspannung
230 V
AC
und Überwa-
chung der Sicherungs-
automaten ohne Hilfs-
kontakt
Spannungsüberwachung
L N
L N L N L N L N
Netzeinspeisung
BUSNETZWÄCHTER IN
UNTERVERTEILUNG
N L3 L2 L1
Anschluss des Busnetzwächters (Beispiel)
