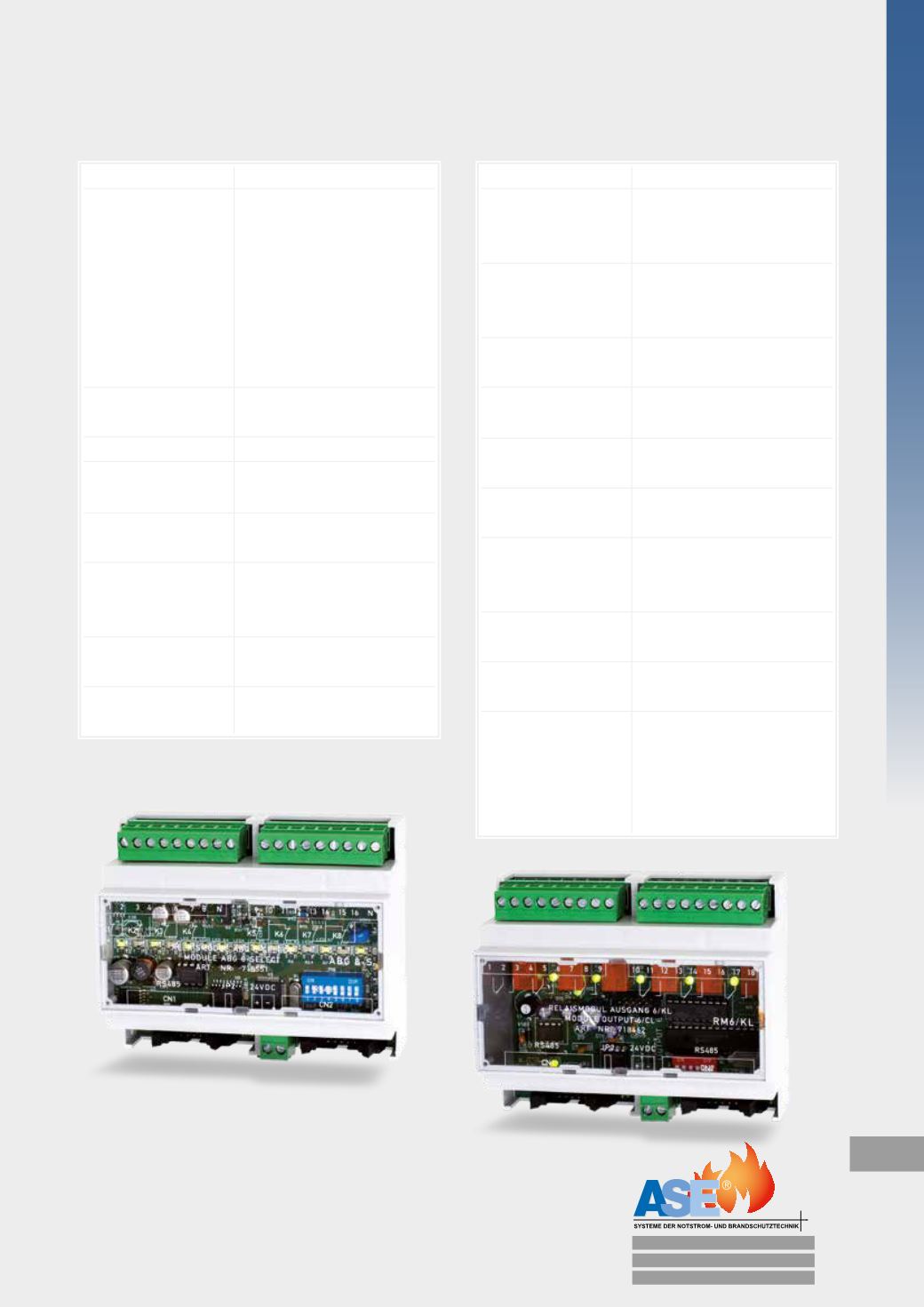

Abgangsmodul ABG 8 select
für bis zu 8 frei programmierbare Endstromkrei-
se mit der Möglichkeit, jede Leuchte innerhalb
des Stromkreises einzeln zu schalten
Relaismodul RM 6/KL
für bis zu 6 potenzialfreie frei programmierbare
Meldekontakte
Typ
ABG 8S
Funktionalität
BUSINESS-Select-Technik:
Jede im Stromkreis
befindliche Leuchte kann
einzeln über digitale Ein-
gänge geschaltet werden.
Alle angeschlossenen
Stromkreise werden zeit-
gleich kalibriert.
Statusverfolgung
via LED
Datenbus-Status, Status
jedes einzelnen Abgangs
Einbauort
Zentrale, Unterverteilung
Anschlussleitung Buskabel Cat 7 S-FTP J-
02YSCH 4x2x AWG 23
Versorgungs-
spannung
24 VDC +/- 15 %,
250 mA
Ausgänge
8 Ausgänge (maximale
Anschlussleistung pro
ABG 8S: 6000 VA)
Schnittstelle
RS 485 zur Verbindung
mit dem Prozessormodul
Maße
(b x h x t in mm)
105 x 90 x 58 mm
Typ
RM 6/KL
Funktionalität
Über das Modul können
Meldungen potenzialfrei
ausgegeben werden.
Statusverfolgung
via LED
Datenbus-Status, Status
jedes einzelnen Relaisab-
gangs
Einbauort
Zentrale, Allgemeinvertei-
lung, Unterverteilung
Anschlussleitung Buskabel Cat 7 S-FTP J-
02YSCH 4x2x AWG 23
Versorgungs-
spannung
24 VDC +/- 15 %,
200 mA
Ausgänge
6 potenzialfreie program-
mierbare Meldekontakte
Maximale
Kontaktbelastung
- 5,0 A/230 V
ac
- 0,2 A/230 V
dc
- 2,0 A/24 V
dc
Schnittstelle
RS 485 zur Verbindung
mit dem Prozessormodul
Maße
(b x h x t in mm)
105 x 90 x 58 mm
Varianten
RM 8/KL mit 8 potenzial-
freien programmierbaren
Meldekontakten Maße
(b x h x t in mm):
159 x 90 x 58
