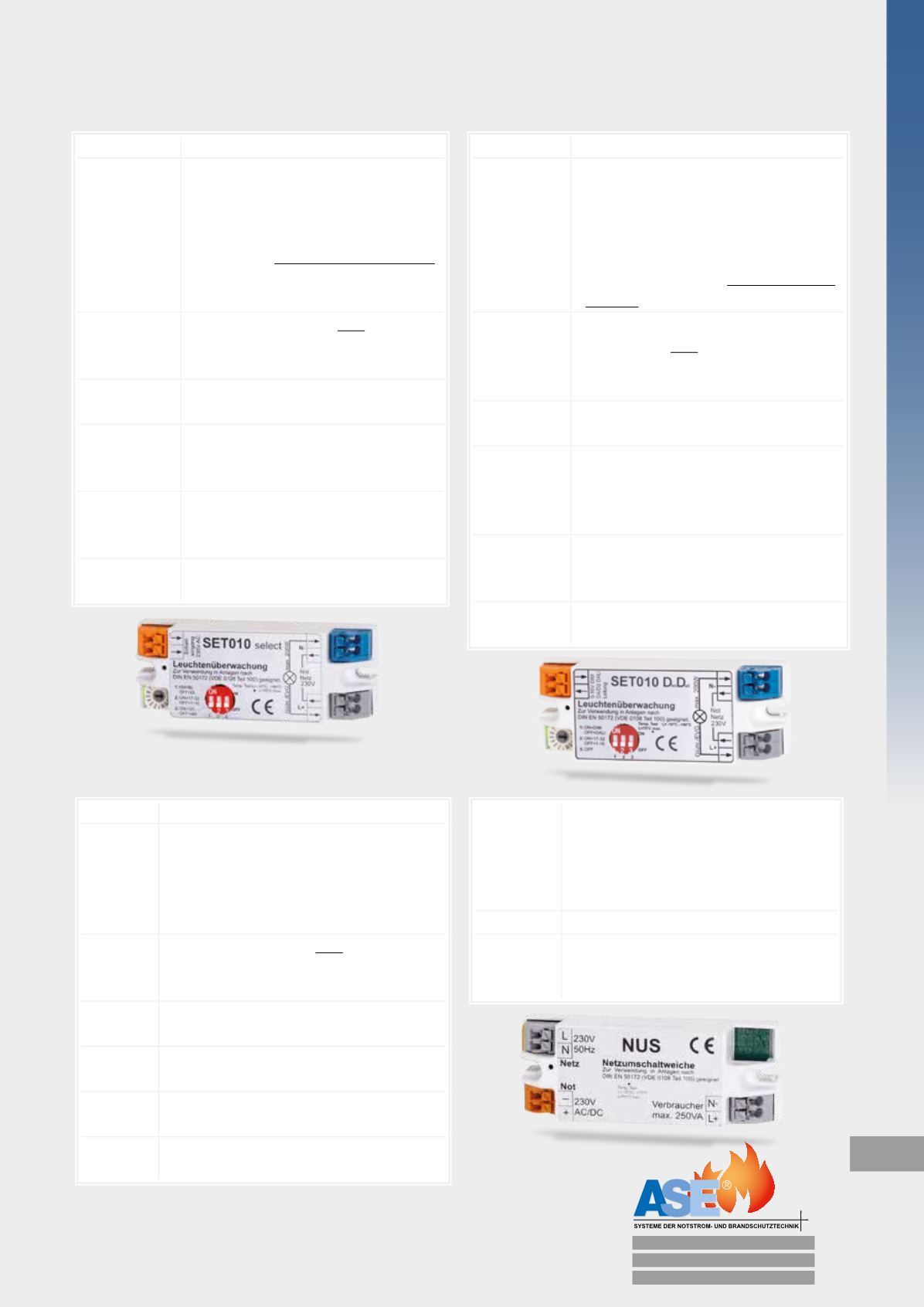

Leuchtenüberwachung SET010 select
zur Einzelleuchtenselektierung, -überwachung und
für Mischbetrieb in einem Stromkreis
Netzumschaltweiche
für Leuchten mit elektronischem Vorschaltgerät (EVG)
Leuchtenüberwachung SET010 DIM DALI
zur Einzelleuchtenüberwachung zum Einbau in
DIM- oder DALI-gesteuerte Leuchten
Typ
SET010 select
Funktionalität - Programmierung der Leuchte in
Dauer- oder Bereitschaftsschaltung
(Mitnahme- oder Überwachungs-
funktion)
- Einschalten einer beliebigen Leuchte
im Stromkreis
- Leuchten-Statusmeldung
Einbauort
Leuchte (pro Baustein eine Leuchte
mit max. 200 VA) oder extern (z. B.
außerhalb von Kühlräumen)
Elektrischer
Anschluss
230 V/50 Hz
180-270 V
ac
/
dc
Anschluss-
klemmen
für eindrähtige oder feindrähtige
Leitungen von 0,5 bis 1,5 mm Quer-
schnitt (ohne Aderendhülsen)
Temperatur
(t
a
)
-10 °C bis +60 °C (t = +75 °C max.)
Andere Temperaturbereiche möglich –
auf Anfrage.
Maße (b x h x
t in mm)
78 x 20 x 30 mm
Typ
SET010 DimDali
Funktionalität - Deaktivierung der DIM- bzw. DALI-
Steuerung im Test- und Notbetrieb
(die jeweilige Funktionalität ergibt sich
durch die spezifische Programmierung
des Bausteins)
- Ein- und Ausschalten einer beliebigen
Leuchte im Stromkreis
Einbauort
DIM- oder DALI-gesteuerte Leuchten
(pro Baustein eine Leuchte mit max.
200 VA) oder extern (z. B. außerhalb
von Kühlräumen)
Elektrischer
Anschluss
230V/50 Hz
180-270 V
ac
/
dc
Anschluss-
kabel
für eindrähtige oder feindrähtige Leitun-
gen von 0,5 bis 1,5 mm Querschnitt
(ohne Aderendhülsen), DALI- oder DIM-
Steuerleitung
Temperatur
(t
a
)
-10 °C bis +60 °C (t = +75 °C max.)
Andere Temperaturbereiche möglich –
auf Anfrage.
Maße (b x h
x t in mm)
78 x 20 x 30 mm
Typ
NUS
Funktiona-
lität
Leuchten der Allgemeinbeleuchtung wer-
den bei Stromausfall über die Sicherheits-
beleuchtungsanlage gespeist und können
somit als Notleuchten zur Rettungsweg-
beleuchtung verwendet werden.
Einbauort Leuchte (pro Baustein eine Leuchte mit
max. 250 VA) oder extern (z. B. außer-
halb von Kühlräumen)
Eingang 1
(Netz)
230 V, 50 Hz
Eingang 2
(Notnetz)
180-270 V
ac
/
dc
Umschalt-
zeit
ca. 100 ms
Schalt-
leistung
bis 250 VA
Anschluss-
klemmen
für eindrähtige oder feindrähtige Leitun-
gen von 0,5 bis 1,5 mm Querschnitt
(ohne Aderendhülsen)
– 3-polige Durchgangsklemme 2,5 mm
optional
Temperatur -10 °C bis +60 °C (t = +75 °C max.)
Maße
(b x h x t in
mm)
78 x 20 x 30
