Komponentenkatalog

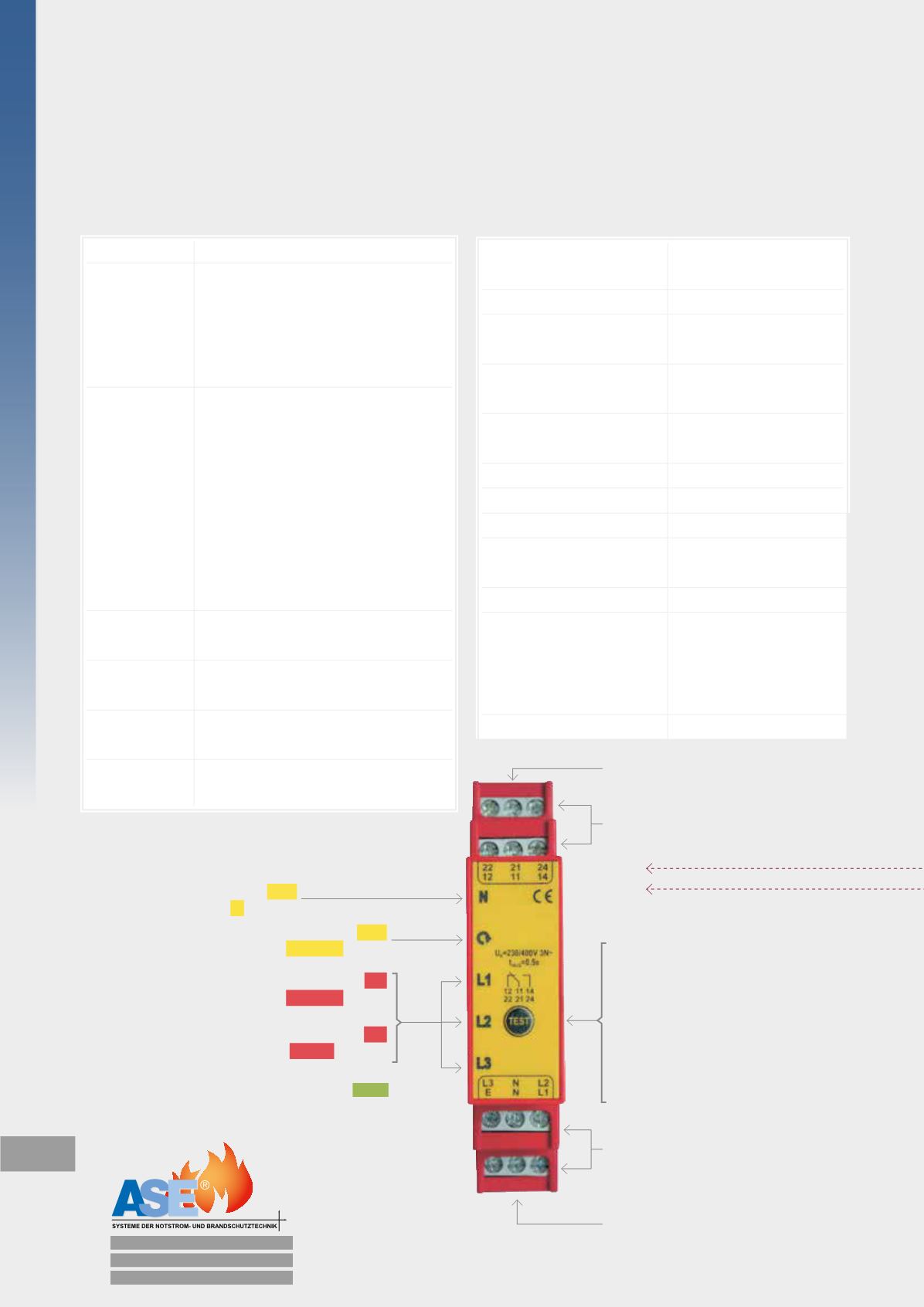

Netzwächter DSÜ 06 (400 V)
zur Überwachung einer 3-phasigen Netzspannung
Klimafestigkeit nach
DIN EN 0160/IEC 68
F / DIN 40040
Isolierteile
F / DIN 40040
Berührschutz
finger- und
handrückensicher
Befestigung
35 mm Hutschiene
DIN EN 50022
Überspannungs-
kategorie (VDE 0100)
III
EMV-Verträglich
nach IEC 801 Teil 1-4
Leistungaufnahme
< 1 VA
Bemessungsfrequenz 50-60 Hz
Bemessungsstoßspan-
nungsfestigkeit U
imp
4000 V
max. Schaltleistung
AC 1250 VA
Bemessungs-
querschnitt
2,5 mm (AWG14)
flexibel
4,0 mm (AWG12)
starr
Anzugsdrehmoment
0,5 Nm
Typ
DSÜ 06 (400 V)
Funktionalität - Überwachung einer dreiphasi-
gen Netzspannung mit ange-
schlossenem N-Leiter
- Signalisierung von Störungen
per LED
Anzeige
Folgende Störungen werden er-
kannt und optisch signalisiert:
- Drehfeld falsch
- N gestört
- Phase(n) gestört
- Die Spannungsschwellen sind
bei 400 V auf -20 % (fällt ab)
bzw. -15 % (zieht an) fest einge-
stellt.
Eingänge
L1, L2, L3
E und N für Einphasenanschluss
Melde-
kontakte
2 x potenzialfreier Wechsler max.
5 A Belastung
zulässige
Temperatur
-20 bis +60°C
Maße (b x t x
h in mm)
17 x 71 x 90
Betriebsstrom: 5 A AC/DC
Betriebsspannung: 250 V
AC
/30 V
DC
Meldekontakte
Netzanschluss
Vorsicherung: max. 10 A
3 Sekunden drücken um Test
„Netzausfall“ zu starten.
> Während des Tests blinken alle
LED.
Testabbruch
manuell – durch erneutes Drücken
automatisch – nach 30 min.
Alle LED leuchten grün
>Netzstatus ok, kein Test aktiv
LED 2 blinkt gelb
>Drehfeld falsch
LED 1 blinkt gelb
>N gestört
LED 3, 4 und 5 flackern nacheinander rot
>Drehfeld falsch
oder
LED 3, 4 und/oder 5 blinkt rot
>jeweilige Phase gestört
