Bedien- und Anzeigeeinheit
zur Überwachung und Konfiguration der Sicher-
heitsbeleuchtung gemäß VDE 0108-100

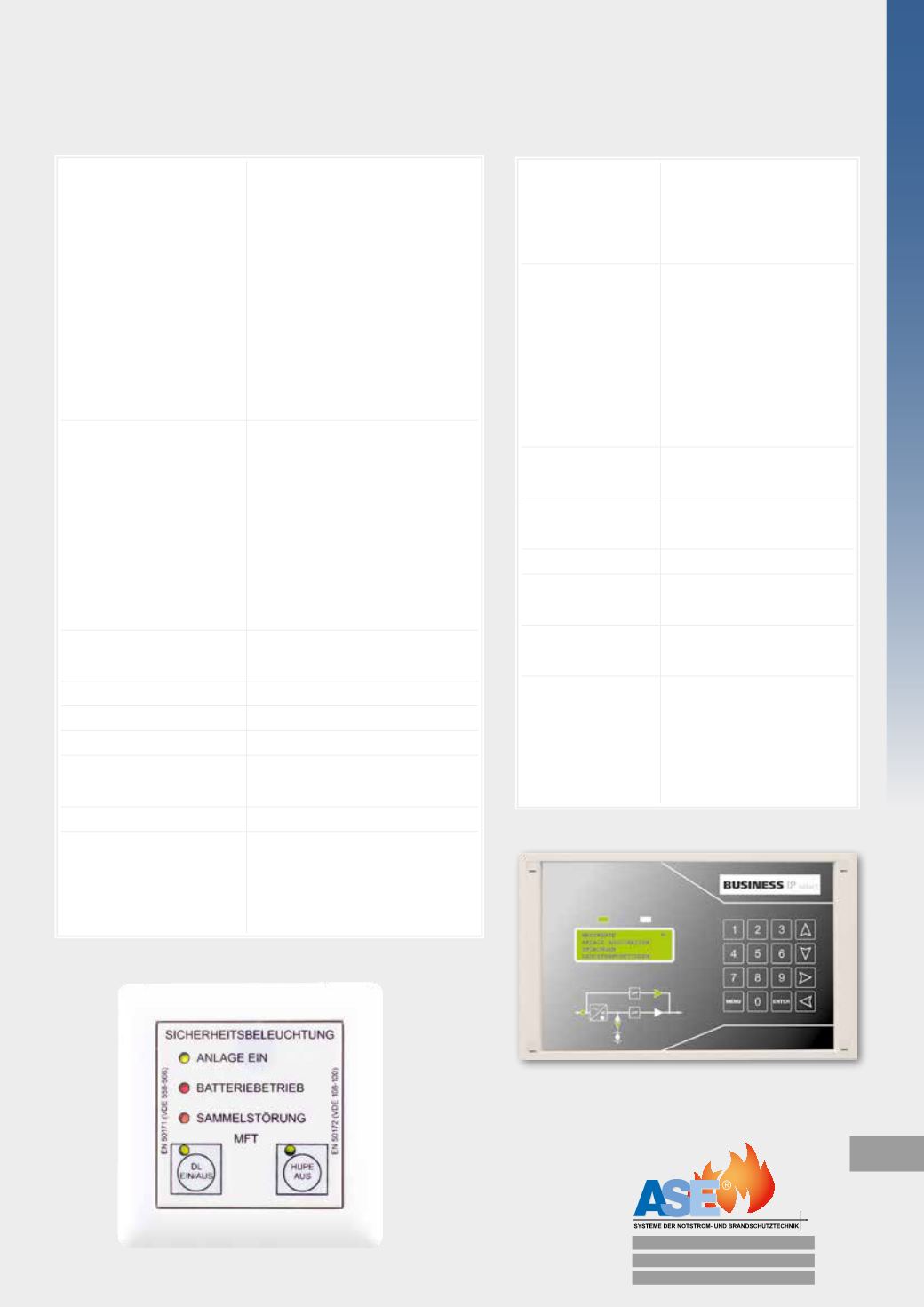

Melde- und Fernsteuerungstableau (MFT)
zur Verwendung in Anlagen nach DIN 5035/4844
und DIN EN 20172 (VDE 0108-100)
Funktionalität
- Freie Programmierung
der Schaltungsarten
- Auslösen von Tests
- Kennwortvergabe
Anzeige
- Messwerte (z. B. Lade-
und Verbraucherströ-
me, Batteriespannung)
- Störungen (in Text und
Blockschaltbild)
- Leuchtenorte im
Klartext
Anschlussleitung Buskabel Cat 7 S-FTP J-
02YSCH 4x2x AWG 23
Versorgungs-
spannung
24 V
dc
+/- 15 %
Schnittstelle
RS 485
zulässige
Temperatur
0 bis 40 °C
Maße
(b x t x h in mm)
291 x 199 x 100
Optionale
Erweiterungen
- Abschließbare Sicht-
haube zum Schutz vor
Fremdbedienung
- Einbau in Wand- oder
Tischpultgehäuse
Funktionalität
Externe Meldung der Be-
triebszustände mit folgenden
Anzeigen und Funktionen:
- Anlage EIN
- Batteriebetrieb (optisch und
akustisch)
- Sammelstörmeldung
- Dauerlicht EIN-/AUSschalten
(2 Sek.)
- Hupe ausschalten
Anzeige
Bei Aderbruch oder Busstö-
rung werden die Dauerleuch-
ten automatisch eingeschaltet.
Zusätzlich blinken alle LEDs im
Sekundentakt und die Hupe er-
tönt. Über den Taster „HUPE
AUS“ kann das akustische
Signal quittiert werden.
Anschlussleitung
Buskabel Cat 7 S-FTP J-
02YSCH 4x2x AWG 23
Versorgungsspannung 24 V
dc
+/- 15 %
Schnittstelle
RS 485
zulässige Temperatur 0 bis 40 °C
Maße
(b x h in mm)
64,3 x 64,3
Schutzart/Schutzklasse IP 20 / II
Optionen
Das Melde- und Fernsteue-
rungstableau ist in den Vari-
anten Unterputz und Aufputz
(inkl. Gehäuse) erhältlich.
