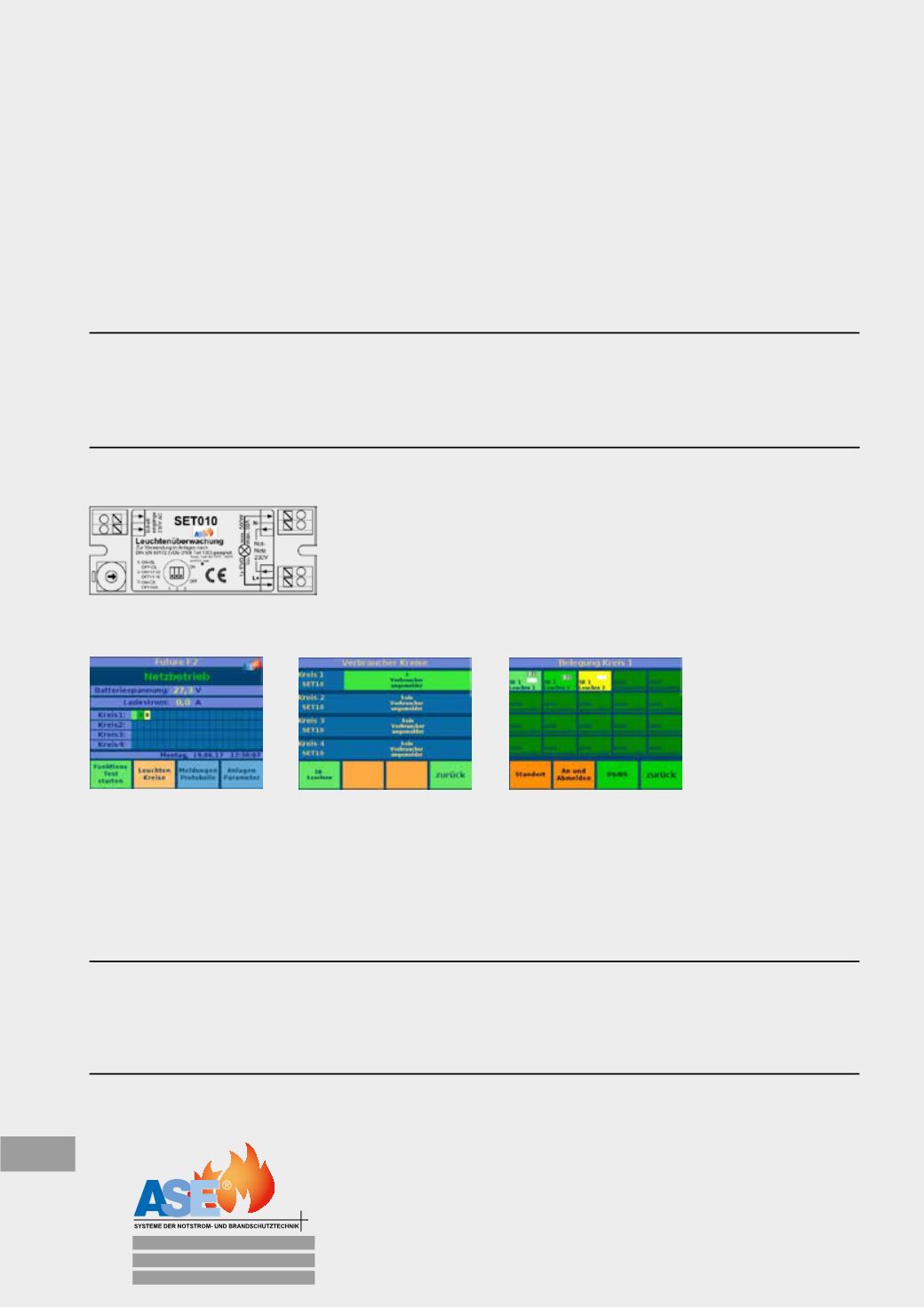

Einzelleuchtenüberwachung mit SET010
Bei der Einzelleuchtenüberwachung / Mischbetrieb mit SET0010 (üS) kann die Schaltungsart jeder ein-
zelnen Leuchte im Stromkreis individuell am DIP-Schalter auf dem Baustein festgelegt oder an der Anlage
programmiert werden.
Grundsätzlich wird bei der Erstinbetriebnahme die Leuchte entsprechend der Einstellung des DIP-Schal-
ters an der Leuchte (SET009/SET010) eingestellt. Auf der Startübersicht erkennt man diese Einstellung
an einem hellgrünen Feld.
BS – Bereitschaftsschaltung, DIP-Schalter 1 auf „ON“ (BL=Bereitschaftslicht)
DS – Dauerschaltung, DIP-Schalter auf „OFF“ (DL=Dauerlicht)
Dabei ist das angezeigte Feld der Leuchte:
hellgrün > Schaltungsart der Leuchte entsprechend dem DIP-Schalter am Baustein
dunkelgrün mit „D“ > Leuchte in Dauerschaltung, wurde von der Anlage programmiert
gelb mit „B“ > Leuchte in Bereitschaftsschaltung, wurde von der Anlage programmiert
Achten Sie unbedingt auf den polrichten Anschluss des Bausteins L/+ und N/-!
„Leuchten Kreise“
Auf den entsprechenden Button „XX Verbraucher angemeldet“ drücken
Belegungsübersicht des Kreises mit 20 Leuchten
Reiter „DS/BS“ betätigen (grün)
Durch wiederholtes Drücken auf die Leuchte kann jetzt die Schaltungsart geändert werden
Dabei ist das angezeigte Feld der Leuchte:
hellgrün > Schaltungsart der Leuchte entsprechend dem DIP-Schalter am Baustein
dunkelgrün mit „D“ > Leuchte in Dauerschaltung, wurde von der Anlage programmiert
gelb mit „B“ > Leuchte in Bereitschaftsschaltung, wurde von der Anlage programmiert
