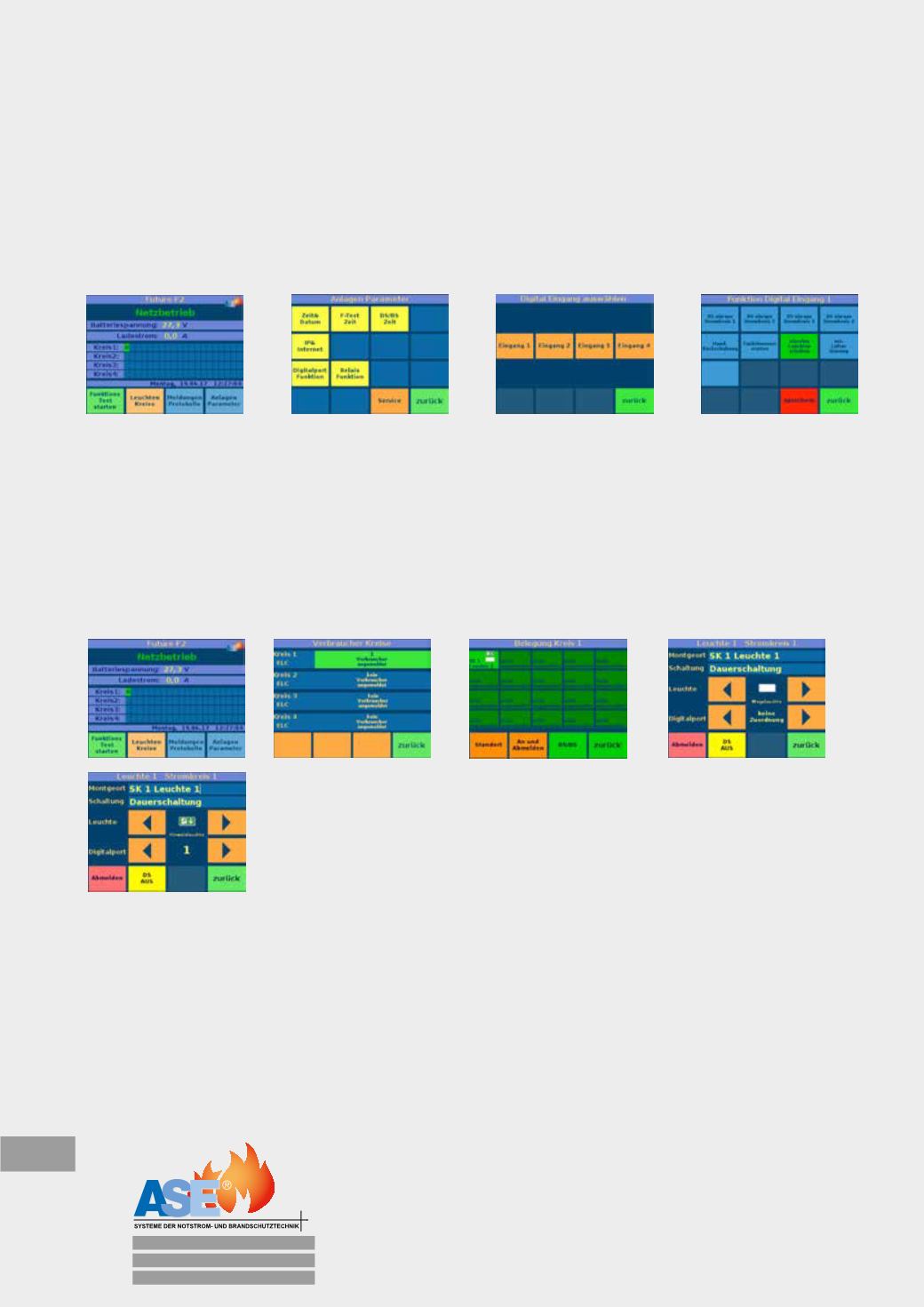

6.2 Zuordnung der Leuchten zu den digitalen Eingängen
Von den digitalen Eingängen können einzelne Leuchten, Leuchtengruppen oder ganze Kreise im Netzbetrieb
geschaltet werden. Dazu muss zuerst dem digitalen Eingang (Digitalport) eine Funktion zugewiesen werden.
Eine Einzelschaltung von Leuchten ist nur in Verbindung mit Überwachungsbausteinen SET010 oder
ELC500 möglich, nicht mit dem SET009.
Einzelschaltung von Leuchten (nur mit SET010 oder ELC500)
■
■
„Anlagenparameter“
■
■
„Digitalport Funktion“
■
■
Eingang 1-4 wählen
■
■
„einzelne Leuchten schalten“
■
■
„speichern“
Dann wird der zu schaltenden Leuchte(n) der programmierte digitale Eingang zugewiesen.
Die Schaltungsart der zu schaltenden Leuchten muss auf Bereitschaftsschaltung gestellt werden (siehe
Punkt 6.1).
■
■
„Leuchten Kreise“
■
■
Auf den entsprechenden Button „XX Verbraucher angemeldet“ drücken
■
■
Belegungsübersicht des Kreises mit 20 Leuchten
■
■
Reiter „Standort“ betätigen (grün)
■
■
Durch wiederholtes Drücken auf die Pfeile rechts und links neben dem Digitalport wird der entspre-
chende digitale Eingang ausgewählt
■
■
Durch wiederholtes Drücken auf die Pfeile rechts und links neben der Leuchte wird das entsprechen-
de Bild für die Leuchte ausgewählt (Option)
■
■
Über eine USB-Tastatur kann unter Montageort ein freier Leuchtentext eingegeben werden
■
■
„zurück“
›
›
›
›
›
›
›
