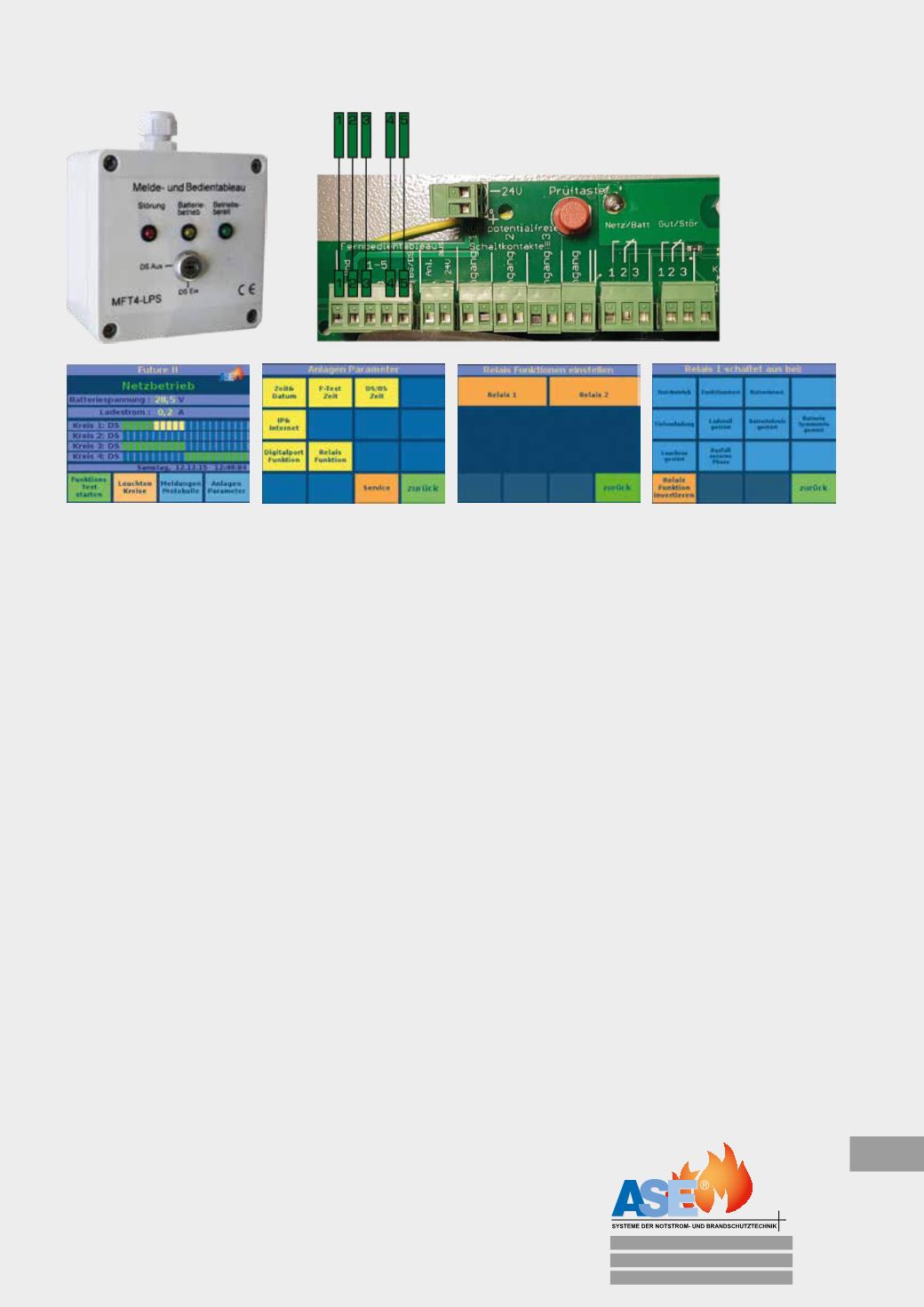

5.5 Meldetableau
Den digitalen Ausgängen 1+2 können verschiedene Funktionen zugeordnet werden.
Diese werden parallel zu den Relaisausgängen „Netz/Batt“ und „Gut/Stör“ an den Klemmen „Fernbedien-
tableau“ 1-4 ausgegeben.
Zusätzlich wird über „Gnd“ (Ground/Masse) und „BS/DS“ der Schlüsselschalter angeschlossen.
„Anlagenparameter“
„Relais Funktion“ ein-/ausschalten (grün=ein), Relais schaltet, wenn folgender Fall eintritt:
- Netzbetrieb
- Funktionstest
- Batterietest
- Tiefentladung
- Ladeteil gestört
- Batteriekreis gestört
- Batteriesymmetrie gestört
- Leuchten gestört
- Ausfall externe Phase
Über den Button „Relais Funktion invertieren“ kann von Schließer auf Öffner umgeschaltet werden.
