6.1 Schaltungsart der Leuchten ändern
DS / BS / DSS / Mischbetrieb
Die Schaltungsart der Leuchten/Kreise kann bei der Erstinbetriebnahme festgelegt werden oder nach-
träglich geändert werden.
■
■
DS - Dauerschaltung, Leuchte/Kreis ist dauerhaft eingeschaltet
■
■
BS - Bereitschaftsschaltung, Leuchte/Kreis ist im Normalbetrieb aus, schaltet bei Netzausfall zu
■
■
DSS - Dauerschaltung schaltbar, Leuchte/Kreis kann im Netzbetrieb geschaltet werden
■
■
Mischbetrieb – bei der Verwendung von Überwachungsbausteinen SET009/SET010/ELC500 kann
die Schaltungsart jeder einzelnen Leuchte im Kreis individuell festgelegt werden.
Kreisüberwachung
Bei der Kreisüberwachung kann die Schaltungsart pro Kreis festgelegt werden.
■
■

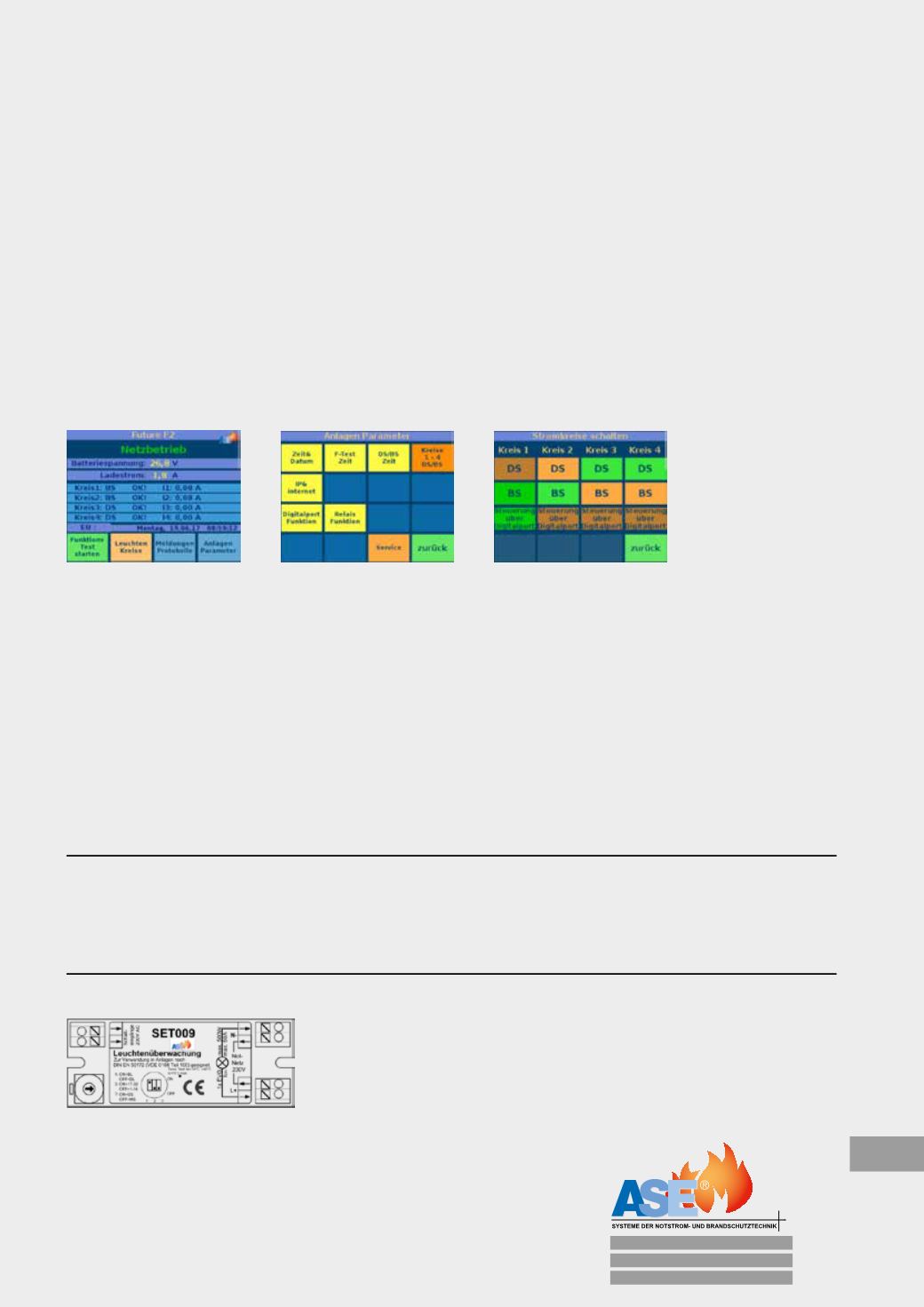

„Anlagenparameter“
■
■
„Kreise 1-4 DS/BS“
■
■
DS / BS anwählen, zurück
■
■
„Steuerung über Digitalport“ – hier kann der gesamte Kreis über die digitalen Eingänge geschalten
werden (siehe Punkt 5.3 digitale Eingänge / Lichtschalterabfragen)
Einzelleuchtenüberwachung mit SET009
Bei der Einzelleuchtenüberwachung / Mischbetrieb mit SET009 (ü) kann die Schaltungsart jeder einzel-
nen Leuchte im Stromkreis individuell am DIP-Schalter auf dem Baustein festgelegt werden.
■
■
BS – Bereitschaftsschaltung, DIP-Schalter 1 auf „ON“ (BL=Bereitschaftslicht)
■
■
DS – Dauerschaltung, DIP-Schalter auf „OFF“ (DL=Dauerlicht)
Dabei ist das angezeigte Feld im Startmenü:
hellgrün > Schaltungsart der Leuchte entsprechend dem DIP-Schalter am Baustein
dunkelgrün mit „D“ > Leuchte in Dauerschaltung, wurde von der Anlage programmiert
gelb mit „B“ > Leuchte in Bereitschaftsschaltung, wurde von der Anlage programmiert
Achten Sie unbedingt auf den polrichten Anschluss des Bausteins L/+ und N/-!
›
›
