34

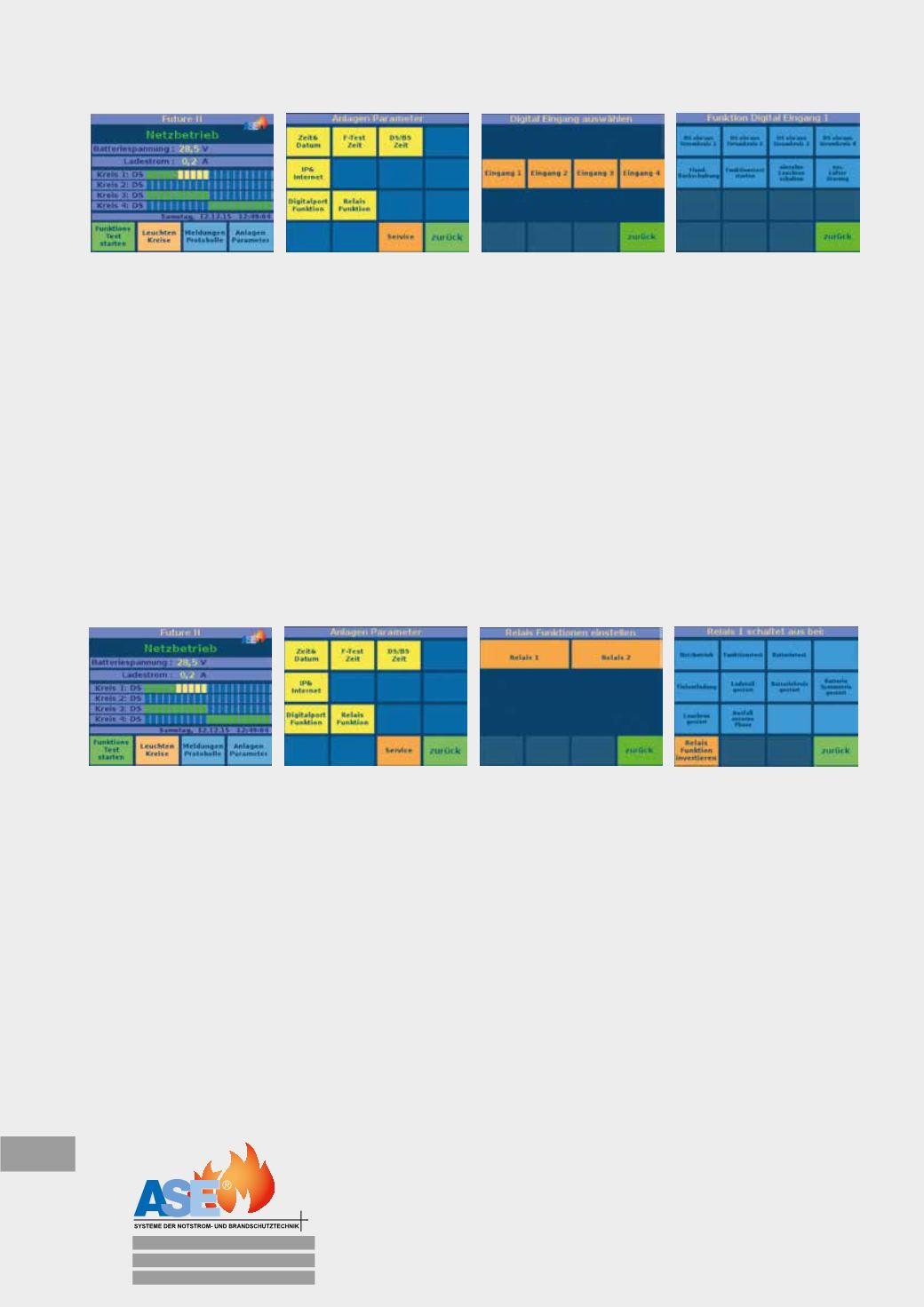

5.3 Digitale Eingänge (Digitalport) / Lichtschalterabfragen
Den digitalen Eingängen können verschiedene Funktionen zugeordnet werden und diese auf die Anlage,
ganze Kreise oder einzelnen Leuchten wirken. In der Standardausführung sind 4 digitale Eingänge einge-
baut, bei der „+“-Variante sind weitere 8 digitale Eingänge verfügbar.
■
■
„Anlagenparameter“
■
■
„Digitalport Funktion“
- DS ein/aus Stromkreis 1-4 (Dauerschaltung der Kreise 1-4 kann geschaltet werden)
- Handrückschaltung (manuelle Handrückschaltung für Versammlungsstätten, nach Netzwiederkehr
bleibt die Leuchte im Notbetrieb bis zur manuellen Rückschaltung)
- Funktionstest starten
- einzelne Leuchten schalten (nur mit SET010 oder ELC500-Bausteinen)
- ext. Lüfter Störung (Anzeige eines Fehlers eines externen Lüfters, pot.frei)
■
■
“speichern“
5.4 Digitale Ausgänge / Relaiskontakte
Den digitalen Ausgängen können verschiedene Funktionen zugeordnet werden. In der Standardausführung
sind 2 digitale Ausgänge eingebaut, bei der „+“-Variante sind weitere 4 digitale Ausgänge verfügbar.
■
■
„Anlagenparameter“
■
■
„Relais Funktion“ ein-/ausschalten (grün=ein), Relais schaltet, wenn folgender Fall eintritt:
- Netzbetrieb
- Funktionstest
- Batterietest
- Tiefentladung
- Ladeteil gestört
- Batteriekreis gestört
- Batteriesymmetrie gestört
- Leuchten gestört
- Ausfall externe Phase
Über den Button „Relais Funktion invertieren“ kann von Schließer auf Öffner umgeschaltet werden.
›
›
›
›
›
›
