3.7 Anschluss der Leuchten
Die Einspeisung des LPS erfolgt aus der einspeisenden Unterverteilung der Allgemeinbeleuchtung mit
mind. NYM (J) 3 x 2,5
2
.
Zur Verbindung der Notleuchten (max. 20 Stück pro Kreis) eines Abgangkreises mit der Zentrale empfeh-
len wir den Querschnitt von 1,5mm
2
bzw. 2,5mm
2
NYM-I bzw. in Funktionserhalt bei LPS-E30 bei Kreu-
zung eines Brandabschnittes.

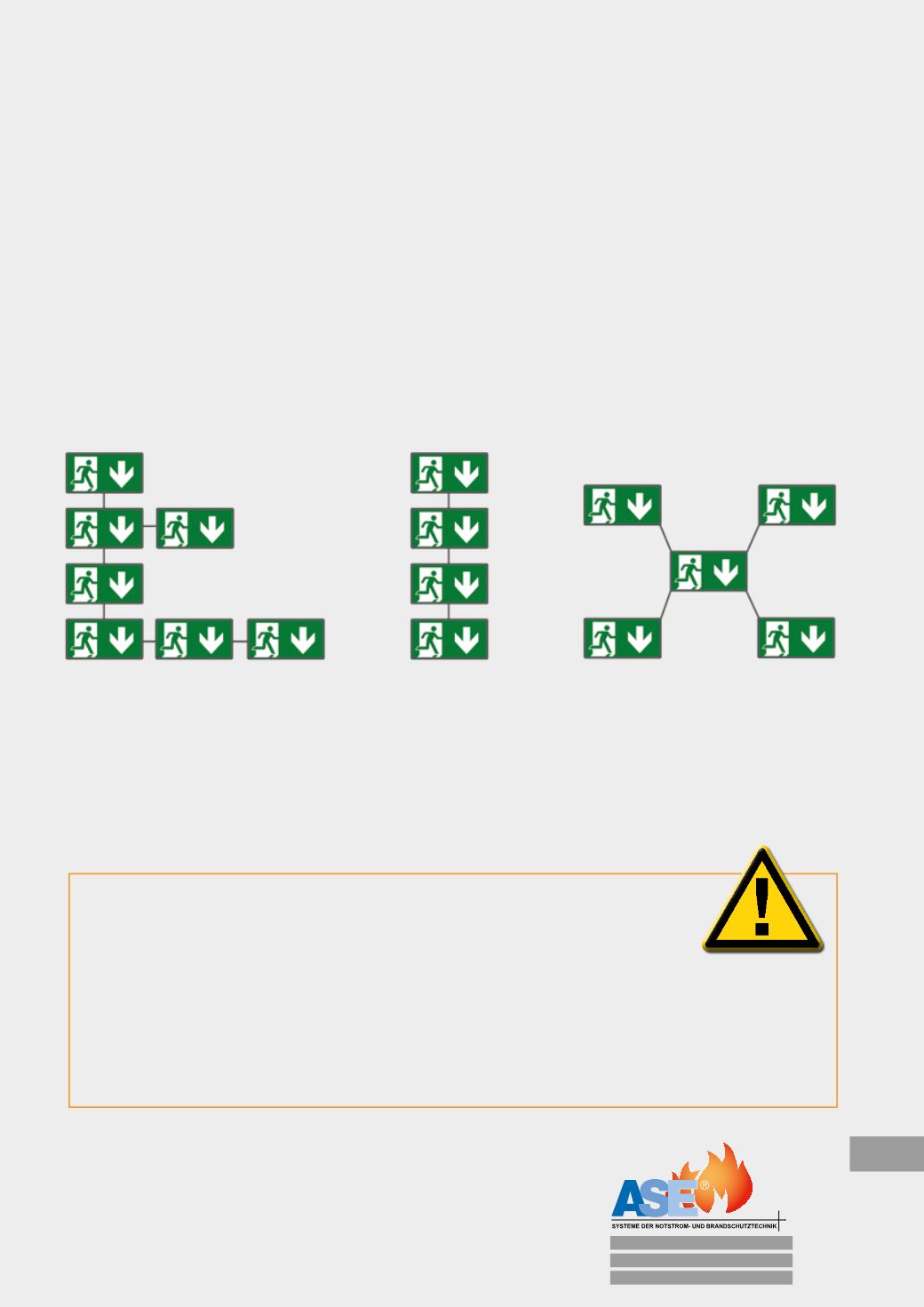

Die Leitungen der Endstromkreise können in Linien-, Baum-, Stern- oder Mischstruktur verlegt werden.
Dabei darauf achten, dass jede Adresse von 1-20 nur einmal pro Kreis vergeben wird.
ACHTUNG! Achten Sie darauf, dass die Kabel
nicht mit einem anderen Potential verbunden
werden (Erd- oder Phasenschluss).
An die pot. freien Eingangsklemmen darf keine Fremd-
spannung angelegt werden. Fremdspannung (z.B.
230 V AC) führt zur Zerstörung der Elektronik.
Baum
Linie
Stern
