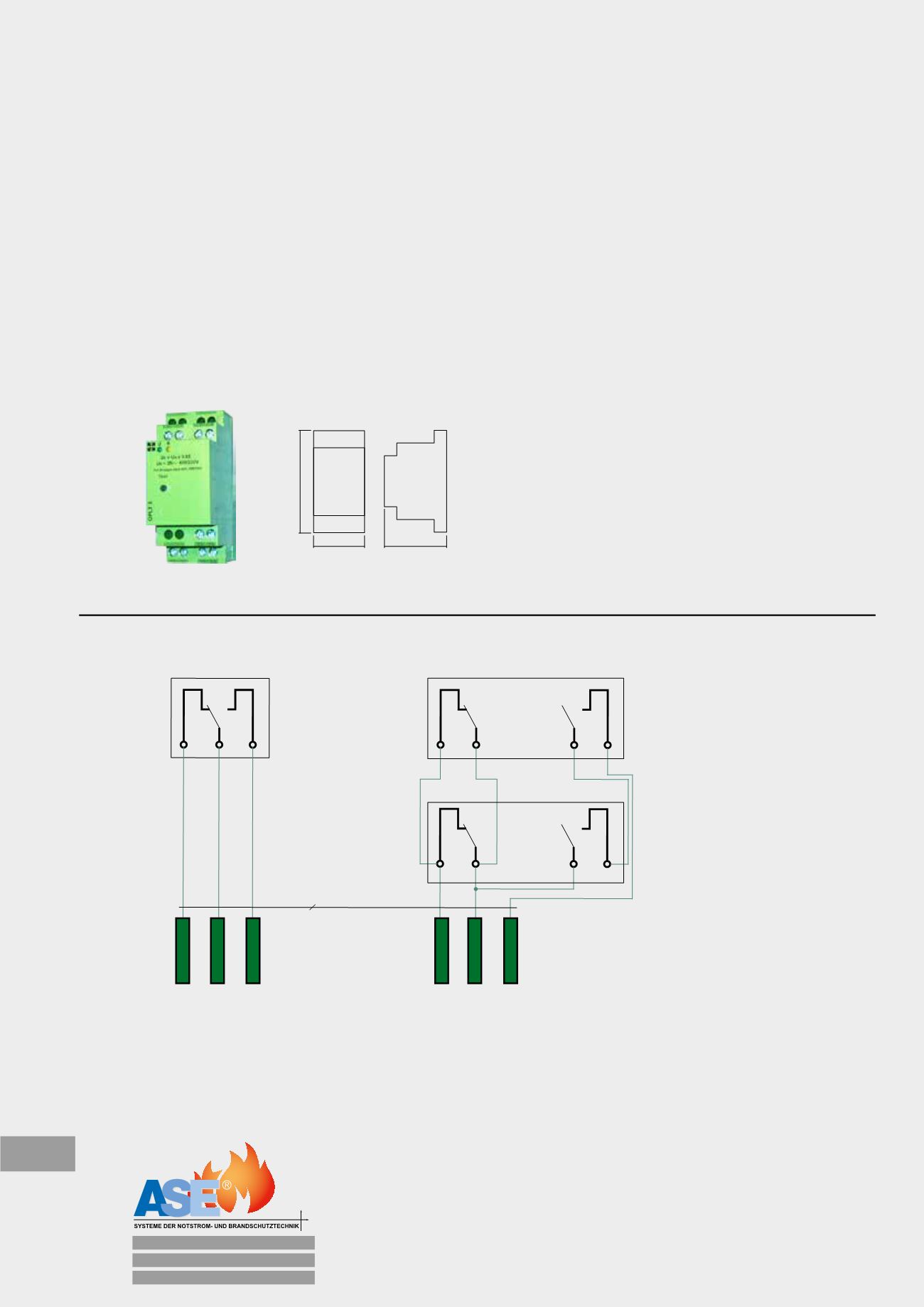

3.6 Anschluss Netzwächter
Die Netzwächterschleife (kritischer Kreis KK) ist eine 24V-Schleife und wird mittels einer Leitung mit min-
destens 3 Adern (z.B. IY(St)Y2x2x0,8) an die 3 Klemmen auf der Platine wie folgt angeschlossen.
Es wird der Öffner und der Schließer überwacht und damit die Netzwächterschleife auf Unterbrechung
und auf Kurzschluss.
Im Auslieferzustand ist zwischen den Klemmen K und K eine Brücke eingelegt.
Netzüberwachung 3-phasig DPNü
Kunststoff
Farbe grün
H=71 mm, B=35 mm, H=20 mm
Schutzgrad IP20/Schutzklasse I
Gewicht 30 g
Klemmen bis 1,5² (keine Durchgangsverdrahtung)
Vorsicherung 3 x 6 A
Schaltung 1 Netzwächter
Schaltung n+1 Netzwächter
IY(St)Y2x2x0,8
Auslieferungszustand
Brücke zwischen 2 und 3,
wird bei Anschluss eines
oder mehrerer Netzwäch-
ter entfernt
12
11
14
12
11
21
24
21
24
12
11
B
T
H
L
H
B
1
K K
2
LPS-System
Klemme X3
3
1
K K
2
LPS-System
Klemme X3
3
12
11
14
12
11
21
24
21
24
12
11
B
T
H
L
H
B
1
K K
2
LPS-System
Klemme X3
3
1
K K
2
LPS-System
Klemme X3
3
