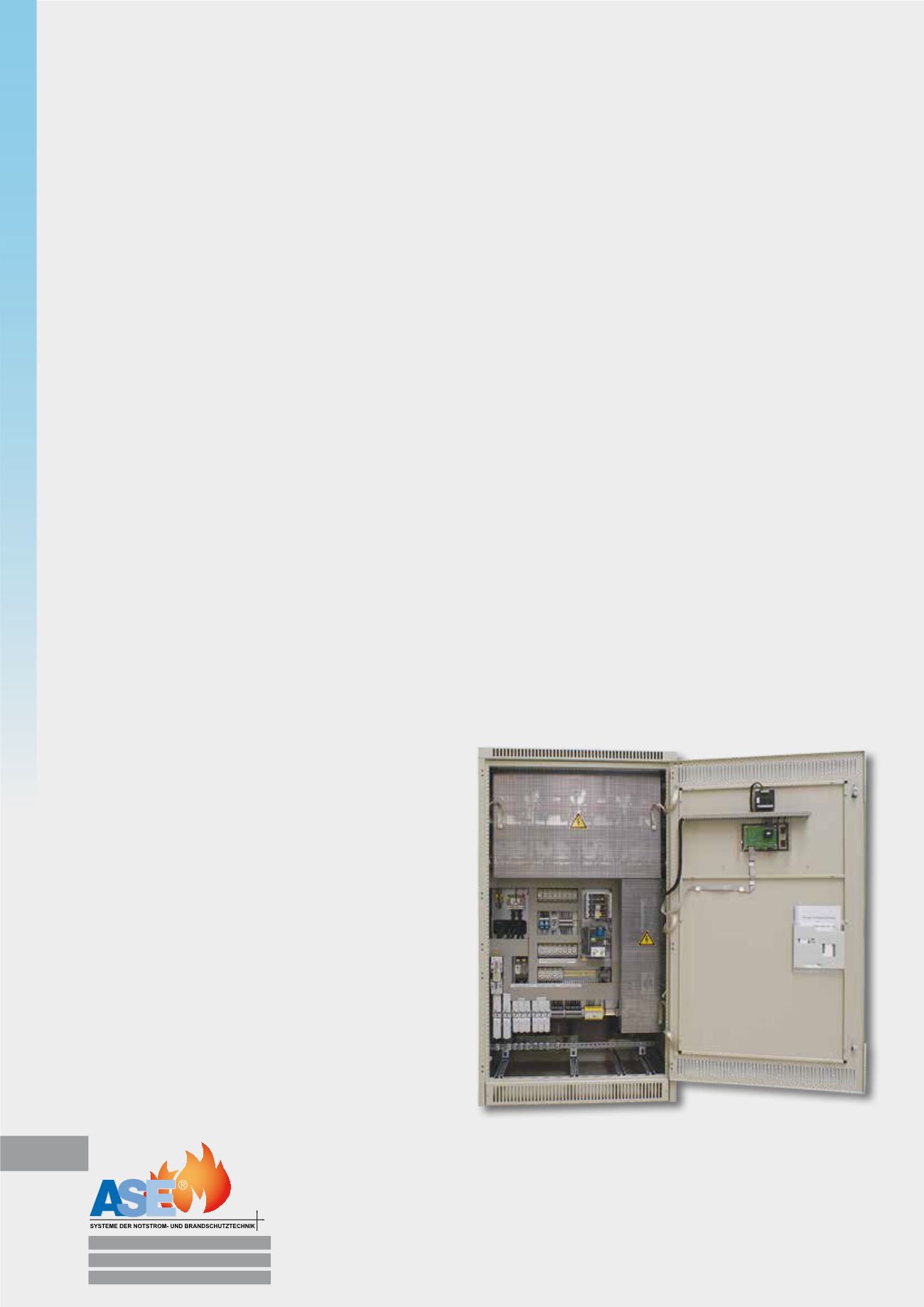

Mikroprozessor-Steuereinheit
Für das Steuern und Überwachen der Ladeein-
richtung, der Batterie sowie das Anzeigen von
Messwerten und Fehlermeldungen ist eine Mik-
roprozessoreinheit eingebaut. Zur Anzeige von
Ladespannung, Ladestrom, Entladestrom, Datum,
Uhrzeit sowie allen Zustandsmeldungen und Test-
ergebnissen steht eine beleuchtete Klartextanzeige
zur Verfügung. Die Meldungen und Funktionstests
der letzten 2 Jahre werden gespeichert und sind
jederzeit abrufbar.
Sinuswechselrichter
Die Wechselrichter wandeln die Gleichspannung
der Batterie in eine sinusförmige Wechselspannung
mit konstanter Frequenz um. Überwachungen
serienmäßig für Tiefentladung und Ausgangsspan-
nung. Option: Unterbrechungsfreie elektronische
Umschalteinrichtung mit Handumgehung.
Technische Daten
Wechselrichter mit sinusförmiger Ausgangsspannung
Eingangsspannung:
220 V DC ± 20%
Ausgangsspannung:
230 V AC ± 2,5%
Frequenz:
50 Hz ± 1%
AC Ausgangsstrom:
IN ± 2,5%
Umgebungstemperatur:
0 – 40 °C
Klirrfaktor:
<5%
Wirkungsgrad:
85 – 90%
Geräuschpegel:
<55 db (A)
gemessen in 1 m Abstand
cos phi induktiv und capacitiv: 0,8 – 1
Moderne robuste Schaltungstechnik mit IGBTs.
Hohe Überlastfähigkeit.
Meldungen optisch und potentialfrei.
Störmeldungen (im Klartext)
■
■
Spannung zu hoch
■
■
Spannung zu tief
■
■
Tiefentladung
■
■
Batteriekreisfehler
■
■
Keine Ladung
■
■
Netzausfall
■
■
Interner Fehler der Mikroprozessoreinheit
■
■
Spannung im Batteriebetrieb zu hoch
■
■
Spannung im Batteriebetrieb zu tief
■
■
Isolationsfehler
■
■
Störung Wechselrichter
■
■
Übertemperatur
■
■
Anlage ist nach einem Betriebsdauertest
oder Funktionstest nicht betriebsbereit
Betriebsmeldungen mit 8 Leuchtdioden
■
■
Störung
■
■
Betriebsbereit
■
■
Batteriebetrieb
■
■
Netzbetrieb
■
■
Verbraucher EIN
■
■
Testbetrieb
■
■
Tiefentladung
Potentialfreie Fernmeldung
■
■
Anlage betriebsbereit
■
■
Batteriebetrieb
■
■
Netzbetrieb
■
■
Anlage gestört
■
■
Testbetrieb
■
■
Tiefentladung
