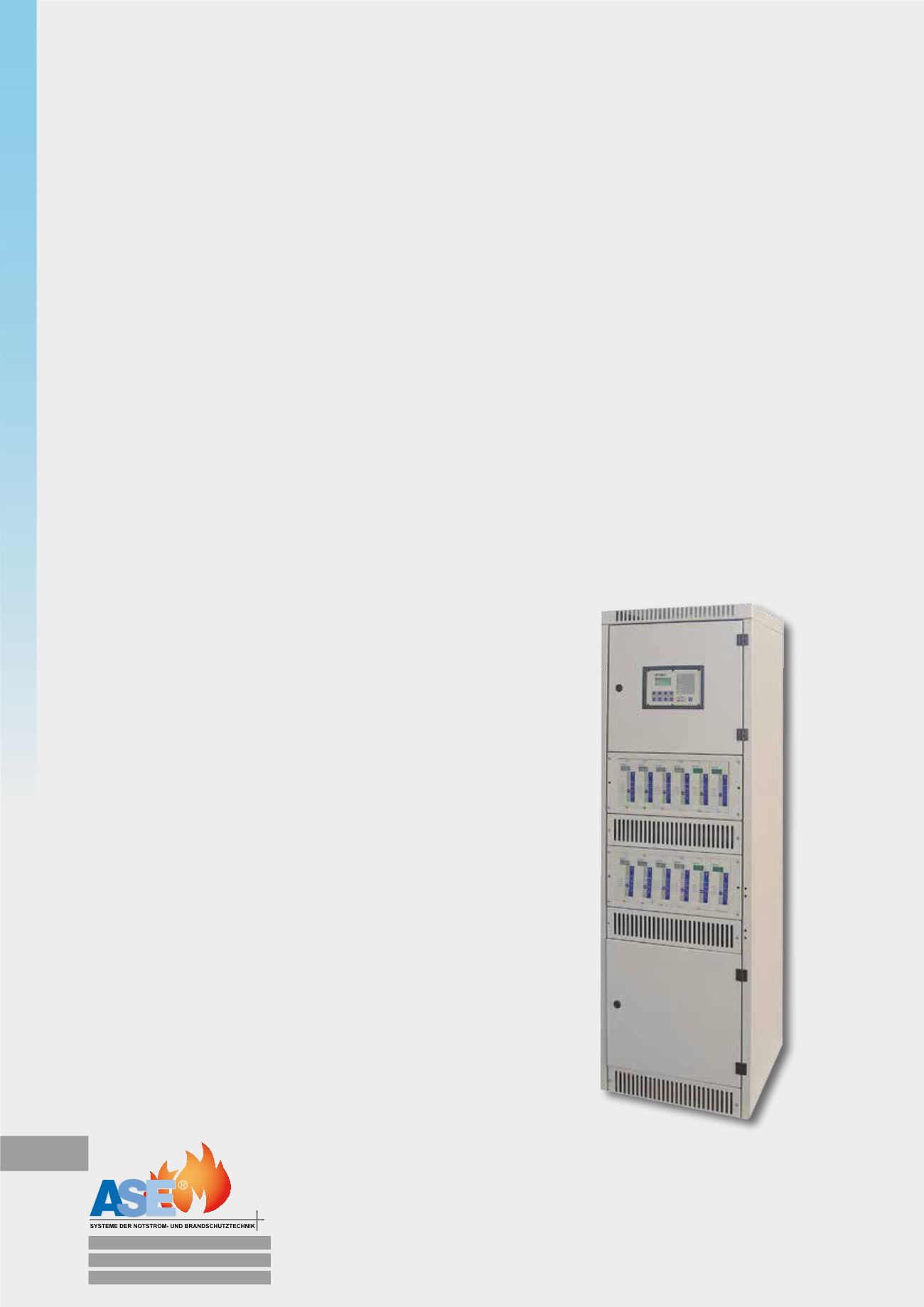

BSV-Anlagen
für 24 V OP-Leuchten
Die BSV-Anlagen enthalten die nach der
VDE 0558-507 vorgeschriebenen Melde- und
Überwachungseinrichtungen. Sie bestehen im
Wesentlichen aus :
Lade- und Erhaltungsladeeinrichtung mit IU-Kennlinie
Steuer- und Überwachungseinrichtung
Verbraucherabgangskreise mit getaktetem
DC/DC-Wandler
Zusatzeinrichtungen
Geräte- und Batteriegehäuse
Das Gleichrichtergerät, die Batterie und die Ver-
braucher über den DC/DC-Wandler sind parallel
geschaltet. Bei vorhandener Netzspannung speist
das Gleichrichtergerät die Verbraucher und hält
die Batterie auf Vollladung mit Konstantspannung.
Die Batterie trägt zur Stromversorgung bei, wenn
die angeschlossene Last den Gerätenennstrom
übersteigt. Bei Netzausfall übernimmt die Batterie
unterbrechungslos die Versorgung der OP-Leuch-
ten. Nach Netzwiederkehr erfolgt die Versorgung
wieder durch das Gerät bei gleichzeitiger Ladung
der Batterie. Der Gerätenennstrom wird auf
100%
IN
± 2% begrenzt. In die Batterie fließt der
Differenzstrom zwischen Gerätenennstrom und
Verbraucherstrom. Die Verbraucher werden über
einen getakteten DC/DC-Wandler mit konstanter
Gleichspannung versorgt.
Lieferumfang der Grundausführung
Ladeteil mit IU-Kennlinie nach DIN 41773
Spannungszeitabhängige Ladeautomatik
Tiefentladungsschutz mit kompletter Prüfeinrichtung
DC-Erdschlussüberwachung
Lüfternachlaufsteuerung
Funkentstörgrad „A“
automatischer Monatstest
automatischer Jahrestest
3-phasige Netzüberwachung (NHV)
Spannungsüberwachung der Dauerladespannung
auf Über- und Unterspannung
Spannungsüberwachung der Starkladespannung
auf Überspannung
Ladestromüberwachung (zu hoch/zu tief, kein
Ladestrom obwohl Netz vorhanden
Batteriekreisüberwachung
Pufferspeicher für 1000 Meldungen und
automatische Funktionstests für 2 Jahre
