Ladeeinrichtung

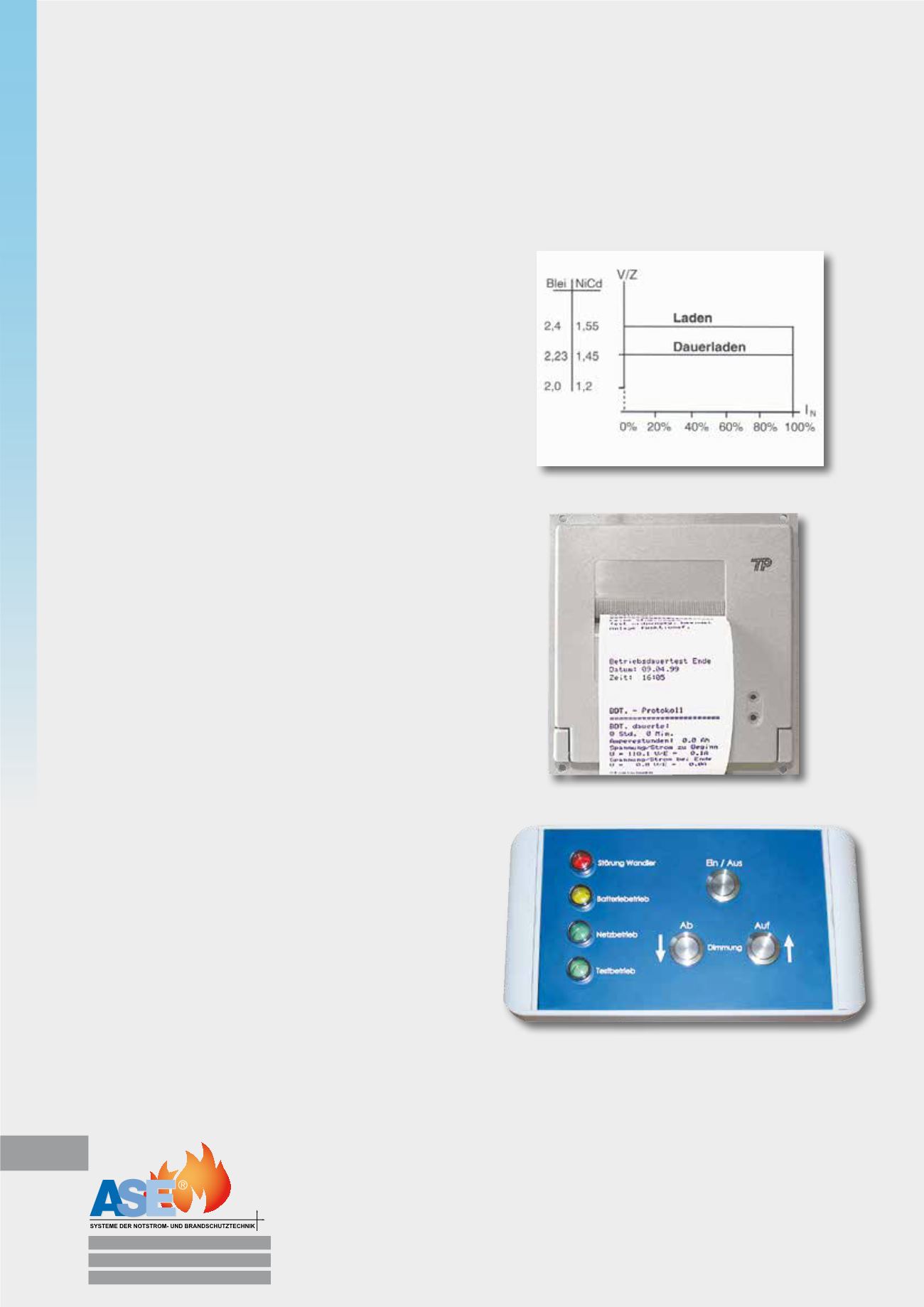

Das Ladeteil arbeitet nach einer geregelten
IU-Kennlinie gemäß DIN 41773 (Bild1) für Blei-
batterien und DIN 41775 für NiCd-Batterien.
Die Ausgangsspannung wird hierbei auf den
eingestellten Wert mit einer Abweichung von ± 1
innerhalb eines Lastbereiches von 0 – 100% des
Gerätenennstroms konstant gehalten. Netzspan-
nungsschwankungen ± 10% und Netzfrequenz-
schwankungen ± 4% werden ausgeregelt. Für die
Regelung wird eine dafür entwickelte elektronische
Regeleinheit eingesetzt, die ein Thyristorstellglied
ansteuert. Die Ladeeinrichtung, bestehend aus
Lade- und Erhaltungsladeteil, ist so bemessen,
dass nach Entnahme der listenmäßig festgelegten
Batteriekapazität innerhalb von 6 Stunden wieder
90% der Batteriekapazität zur Verfügung stehen.
Optionen
Drucker für Betriebszustandsmeldungen
und Testprotokolle
Alle Fehler und Systemzustandsänderungen werden
mit Angabe von Uhrzeit und Datum protokolliert.
Das Ende der Störungen wird mit Angabe von
Datum und Uhrzeit ausgegeben. Nach Ablauf eines
Monatstest oder eines Betriebsdauertest werden
die Resultate und Messwerte mit Angabe von
Datum und Uhrzeit ausgegeben. Im Druckermenü
kann gewählt werden, ob ein Ausdruck der Meldun-
gen stetig oder nur auf Anforderung erfolgen soll.
Zusätzliche Meldekarte:
Über die optionale Meldekarte können ergänzend
zu den Standardmeldungen weitere potentialfreie
Meldekontakte zur Verfügung gestellt werden. An der
optionalen Meldekarte können folgende Meldungen
konfiguriert werden:
(Je Meldekarte 1 Wechselkontakt)
Es sind beliebig viele Zusatzmeldekarten anschließbar.
■
■
Störung
■
■
Netzbetrieb
■
■
Batteriebetrieb
■
■
Testbetrieb
Meldetableau mit folgenden Funktionen:
Signalleuchten:
Batteriebetrieb, Netzbetrieb, Testbetrieb, Störung
Schalter:
OP–EIN/AUS
Taster:
Dimmung „ AUF/AB“
