Betriebsmeldungen mit 6 Leuchtdioden
Störung
Betriebsbereit
Batteriebetrieb
Netzbetrieb
Testbetrieb
Bypass aktiv
Potentialfreie Fernmeldung
Sammelstörung
Testbetrieb
Netzbetrieb
Batteriebetrieb
OP-Wandler Kreis EIN
Störung OP-Wandler
Störmeldungen (im Klartext)
Spannung zu hoch
Spannung zu tief
Tiefentladung
Batteriekreisfehler
Ladestörung
Netzausfall
Interner Fehler der Mikroprozessoreinheit
Spannung im Batteriebetrieb zu hoch
Spannung im Batteriebetrieb zu tief
Isolationsfehler
Störung DC/DC-Wandler
Übertemperatur
Anlage ist nach einem Monatstest oder
Jahrestest nicht betriebsbereit

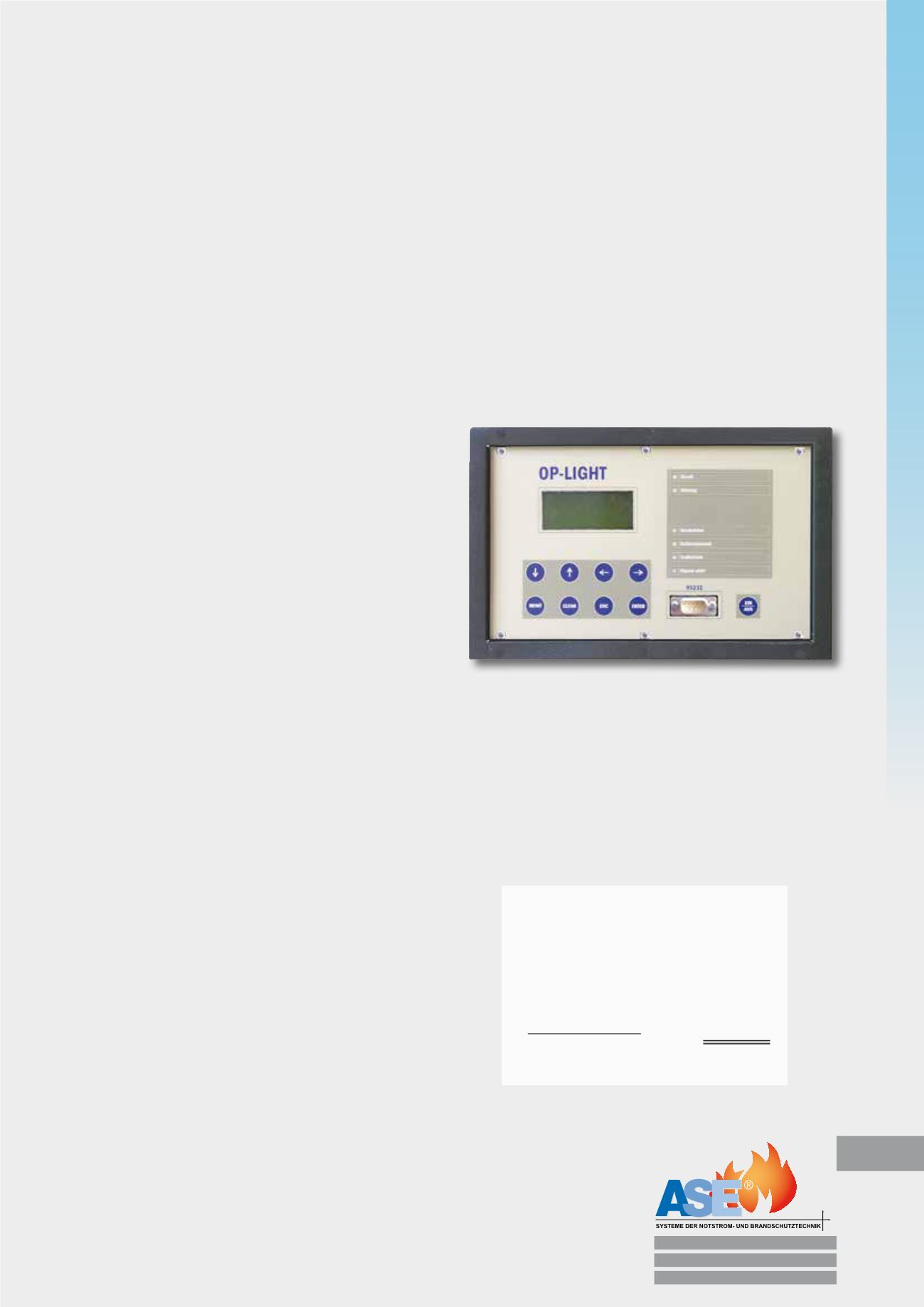

Display mit Klartextanzeige
Batteriespannung
Ladestrom
Gleichrichterstrom
Entladestrom
Isolationswert in K-Ohm
Betriebs- und Zustandsmeldungen im Klartext
Batterieauswahl
Die Batterie ist so auszulegen, dass der Verbrau-
cherstrom 3 Stunden lang entnommen werden
kann. Desweiteren muss eine Reserve von 20%
einkalkuliert werden. Zur Berechnung des Entlade-
stroms wird von einer mittleren Batteriespannung
zwischen Entladeschlussspannung und Nennspan-
nung ausgegangen (33,3 V). Der Wirkungsgrad des
DC/DC-Wandlers liegt bei 85%.
Mikroprozessor-Steuereinheit
Für das Steuern und Überwachen der Ladeein-
richtung, der Batterie sowie das Anzeigen von
Messwerten und Fehlermeldungen ist eine Mik-
roprozessoreinheit eingebaut. Zur Anzeige von
Ladespannung, Ladestrom, Entladestrom, Datum,
Uhrzeit sowie allen Zustandsmeldungen und Test-
ergebnissen steht eine beleuchtete Klartextanzeige
zur Verfügung. Die Meldungen und Funktionstests
der letzten 2 Jahre werden gespeichert und sind
jederzeit abrufbar.
Beispiel:
Nennspannung: 36 V
Lampenleistung: 500 W
500 W x 1,2
33,3 V x 0,85
x 3 h = 63,6 Ah
