11

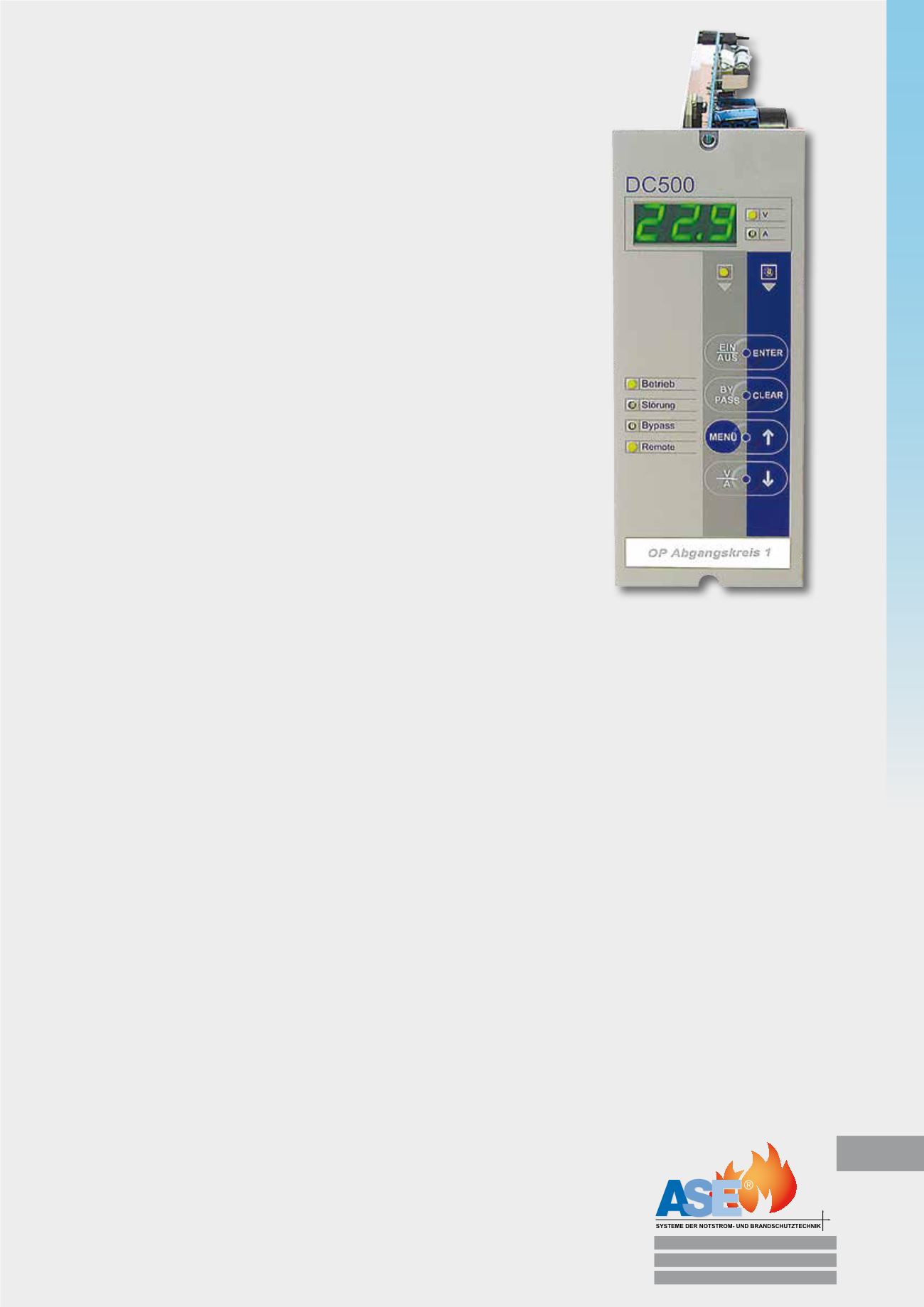

Displayanzeige
■
■
Anzeige von Ausgangsspannung und Ausgangsstrom
Betriebsmeldungen mit Leuchtdioden
■
■
Betrieb
■
■
Störung
■
■
Bypass
■
■
Remote (Fern „Ein“)
Verbraucherkreise
Die Abgangskreise werden über einen prozessorgesteuerten
DC/DC-Wandler mit konstanter Gleichspannung versorgt. Die
Ausgangsspannung ist über Taster im Bedienfeld des Wandlers,
sowie über extern anschließbare Taster einstellbar. Dadurch kann
der Spannungsabfall, der durch die unterschiedlichen Leitungslän-
gen und Leiterquerschnitte verursacht wird, abgeglichen werden.
Die DC/DC-Wandler sind konstant spannungsgeregelt und ge-
währleisten eine Klemmenspannung an den OP-Leuchten von 24
V ± 1% auch beim Lade- und Entladevorgang der Batterie. Um
Überspannung am Leuchtmittel zu verhindern, kann die Obergren-
ze der Ausgangsspannung über ein geschütztes Installationsmenü
eingestellt werden. Über die Folientastatur kann der Wandler
ein- und ausgeschaltet werden. Zum Test der Bypasseinrichtung
ist eine manuelle Umschaltung je Wandler auf Bypass integiert.
Bei Ferneinschaltung sind die Tasten des OP-Wandlers und der
Prozessorsteuerung gesperrt.
Dimmbare DC/DC-Wandlerausgangsspannung „AUF/AB“
Der DC/DC-Wandler ist mit einer dimmbaren Aus-
gangsspannung ausgestattet. Hierbei kann über
die AUF/AB-Tasten die Ausgangsspannung in
0,1 V-Schritten nach oben oder unten
(OP-Leuchte heller/dunkler) angepasst werden.
Die Einstellhysterese liegt bei ca. 21 – 29 V. Die
Ausgangsspannung kann ebenfalls mittels externer
Taster verändert werden. Um Überspannungen
im AUF-Tastbetrieb am Leuchtmittel zu vermeiden,
kann im aktivierten Installationsmodus, vor dem
OP-Betrieb, die Obergrenze für die Ausgangsspan-
nung des Wandlers eingestellt werden.
