12

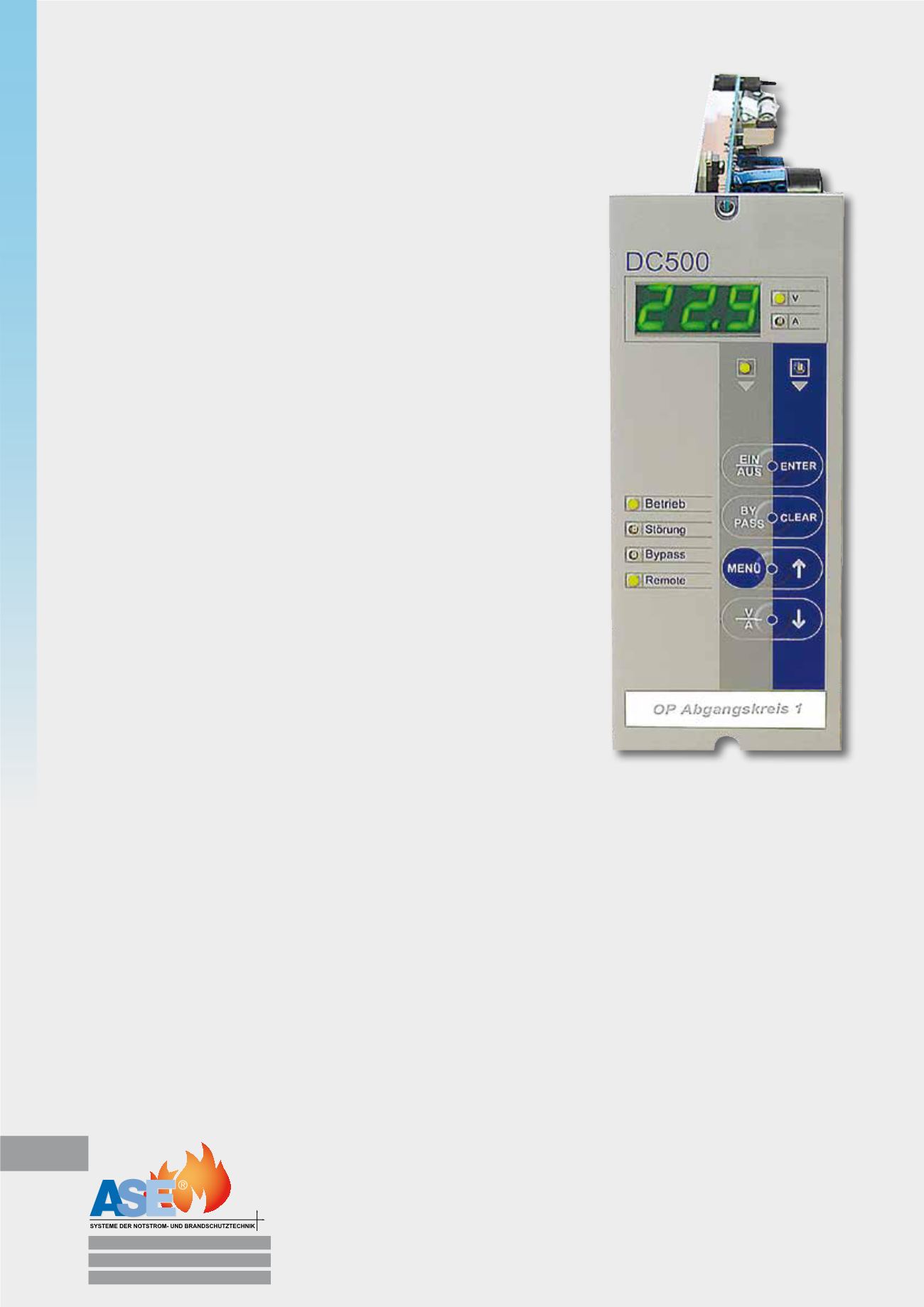

Folientastatur
DC/DC-Wandler EIN/AUS
Bypass EIN/AUS
Menü
Dimmung AUF/AB
Anzeige Volt/Ampere
Kundenanschlussplatine je Wandler
zum Anschluss für:
externer Schalter Kreis EIN/AUS
Taster Dimmung AUF
Taster Dimmung AB
DC-Versorgung für externes Tableau 24 V/1 A
potentialfreie Kontakte Netzbetrieb, Batteriebetrieb
Wandler EIN, Wandler Störung, Testbetrieb
Technische Daten DC/DC-Wandler
Ausgangsspannung:
24 V ± 1% (einstellbar)
Einstellbereich:
21 – 29 V (extern dimmbar über Tasten)
Ausgangsleistung:
530 W
Überlast:
Kurzschlussfest
Funkentstörgrad:
„B“
Regelverhalten:
Spannungskonstanthaltung
Anzeigedisplay:
Ausgangsspannung, Ausgangsstrom
LED-Anzeige für:
Betrieb, Störung, Bypass, Fern EIN, Remote
Wirkungsgrad:
85%
Automatische Netzumgehung (Option)
Tritt während des Betriebes an einem beliebigen
DC/DC-Wandler eine Störung auf, so wird der
DC/DC-Wandler mittels interner Umschaltung um-
gangen und die OP-Leuchten mit geregelter Gleich-
spannung 24 V DC ± 1% aus dem Bypass-Gleich-
richter weiterversorgt. Die Bypass-Funktion kann
an jedem DC/DC-Wandler getestet werden. Die
Bypasstechnik besteht aus einer geregelten Kons-
tantspannung, die während der Installation auf die
vorhandenen Spannungsabfälle der Leitungstechnik
abgeglichen werden kann. Zusätzlich versorgt die-
se Gleichspannung redundant die Prozessoren der
Wandler zur eigentlichen Versorgung. Die Bypass-
leistung steht allen Wandlern kontinuierlich zur
Verfügung, die somit im Bedarfsfall sofort darauf
zurückgreifen können. Zum Test der Umschaltung
kann die Bypasseinrichtung manuell eingeschaltet
werden. Im Betriebsfall reagiert der Bypass pro-
zessorgesteuert.
