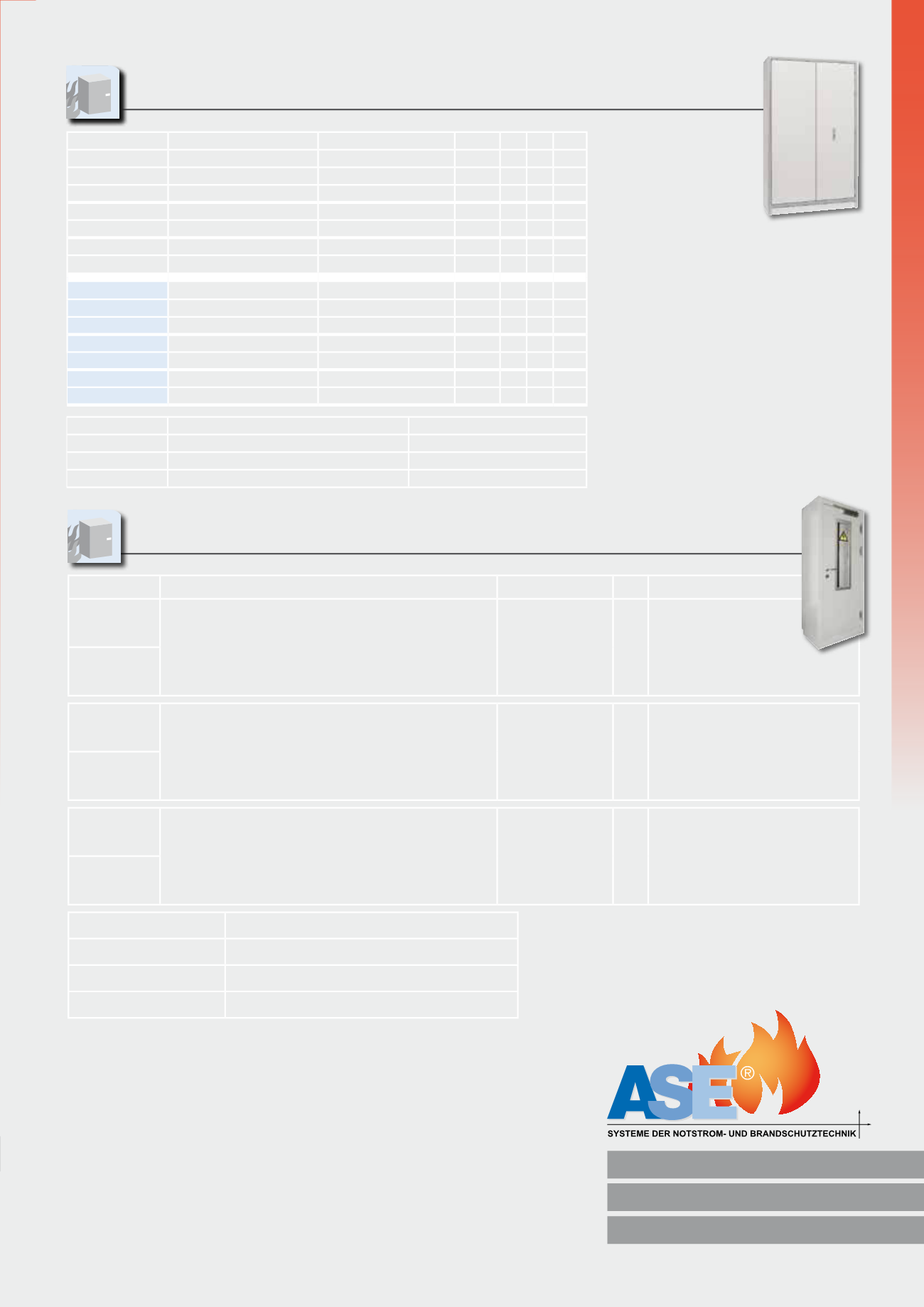

Artikel
Außenmaß HxBxT mm
Innenmaß HxBxT mm Kg FH FB PLE
ES31:12124-x
2068 x 418 x 396
1800 x 250 x
240
211 12 1 144
ES31:12224-x
2068 x 668 x 396
1800 x 500 x
240
284 12 2 288
ES31:12324-x
2068 x 918 x 396
1800 x 750 x
240
357 12 3 432
ES31:12244-x
2068 x 668 x 604
1800 x 500 x
440
354 12 2 288
ES31:12344-x
2068 x 918 x 604
1800 x 750 x
440
435 12 3 432
ES
32
:12424
2068 x 1168 x 396
1800 x 1000 x
240
362 12 4 576
ES
32
:12444
2068 x 1168 x 604
1800 x 1000 x
440
448 12 4 576
ES91:12124-x
2068 x 418 x 396
1800 x 250 x
240
211 12 1 144
ES91:12224-x
2068 x 668 x 396
1800 x 500 x
240
284 12 2 288
ES91:12324-x
2068 x 918 x 396
1800 x 750 x
240
357 12 3 432
ES91:12244-x
2068 x 668 x 604
1800 x 500 x
440
354 12 2 288
ES91:12344-x
2068 x 918 x 604
1800 x 750 x
440
435 12 3 432
ES
92
:12424
2068 x 1168 x 396
1800 x 1000 x
240
362 12 4 576
ES
92
:12444
2068 x 1168 x 604
1800 x 1000 x
440
448 12 4 576
EABK 90 – 1
Kabelabkühlaufsatz 300 mm hoch 1 FB
Für Funktionserhalt E90
EABK 90 – 2
Kabelabkühlaufsatz 300 mm hoch 2 FB
Für Funktionserhalt E90
EABK 90 – 3
Kabelabkühlaufsatz 300 mm hoch 3 FB
Für Funktionserhalt E90
EABK 90 – 4
Kabelabkühlaufsatz 300 mm hoch 4 FB
Für Funktionserhalt E90
Elektro-Standgehäuse in
einflügeliger und zwei-
flügeliger Ausführung
■
■
Feuerwiderstand
30/90 Minuten,
feuerhemmend,
feuerbeständig
■
■
geeignet für den Funktionserhalt
und Brandlastdämmung von 30/90 Minuten
■
■
Kabelabkühlaufsatz (EABK) 300 mm
für 90 Minuten Funktionserhalt erforderlich
■
■
Schutzart entsprechend IP 42
■
■
Schutzklasse II
■
■
Belüftungssystem in
der Gehäuserückwand
ES – Elektro - Standgehäuse – Leergehäuse
Artikel
Außenmaß HxBxT mm Innenmaß HxBxT mm kg
Beschreibung
EBR91:810
- Mit Sockel, mit Lüftung, mit Kabeleinführung: 2346 x 894 x 586
- Ohne Sockel, mit Lüftung, mit Kabeleinführung: 2262 x 894 x 586
- Mit Sockel, ohne Lüftung, ohne Kabeleinführung: 2168 x 894 x 586
- Ohne Sockel, ohne Lüftung, ohne Kabeleinführung: 2084 x 894 x 586
Lichte Innenmaße
2000 x 810 x 500
Lichte Öffnungsmaße
1945 x 700
Innenmaße
1800 x 600 x 400
459
2 Kabelschotts KRS 125 im
Deckenteil, Selbstmontage,
ohne Sockel
EBR91:810-M*
EBR91:1060
- Mit Sockel, mit Lüftung, mit Kabeleinführung: 2501 x 1144 x 736
- Ohne Sockel, mit Lüftung, mit Kabeleinführung: 2417 x 1144 x 736
- Mit Sockel, ohne Lüftung, ohne Kabeleinführung: 2323 x 1144 x 736
- Ohne Sockel, ohne Lüftung, ohne Kabeleinführung: 2239 x 1144 x 736
Lichte Innenmaße
2155 x 1060 x 650
Lichte Öffnungsmaße
2100 x 950
Innenmaße
2000 x 850 x 600
692
4 Kabelschotts KRS 125 im Deckenteil,
Selbstmontage, ohne Sockel
EBR91:1060-M*
EBR91:1060-19Z - Mit Sockel, mit Lüftung, mit Kabeleinführung: 2501 x 1144 x 986
- Ohne Sockel, mit Lüftung, mit Kabeleinführung: 2417 x 1144 x 986
- Mit Sockel, ohne Lüftung, ohne Kabeleinführung: 2323 x 1144 x 986
- Ohne Sockel, ohne Lüftung, ohne Kabeleinführung: 2239 x 1144 x 986
Lichte Innenmaße
2155 x 1060 x 900
Lichte Öffnungsmaße
2100 x 950
Innenmaße
2000 x 850 x 850
813
4 Kabelschotts KRS 125 im Deckenteil,
Selbstmontage, ohne Sockel
EBR91:1060-
19Z-M*
EBR91:MONT
Montage des EBR vor Ort
EBR91:810-SO
Sockel mit Sockelblende für EBR91:810, Höhe: 84 mm
EBR91:1060-SO
Sockel mit Sockelblende für EBR91:1060, Höhe: 84 mm
EBR91:1060-19Z-SO
Sockel mit Sockelblende für EBR91:1060-19Z, Höhe: 84 mm
EBR – Kompakter elektrischer Betriebsraum
Kompakter elektrischer Betriebsraum aus
nichtbrennbarem A2 Baumaterial
■
■
Feuerwiderstand 90 Minuten, feuerbeständig
■
■
EI 90/F 90 Klassifizierung Wände/Decke
■
■
T 90-RS Klassifizierung der Tür
■
■
Tür rauchdicht, dauerfunktionsgeprüft
■
■
Schutzart entsprechend IP 54
* Bei Bestellung „montiert ab Werk“ empfehlen wir einen Sockel mitzubestellen.
