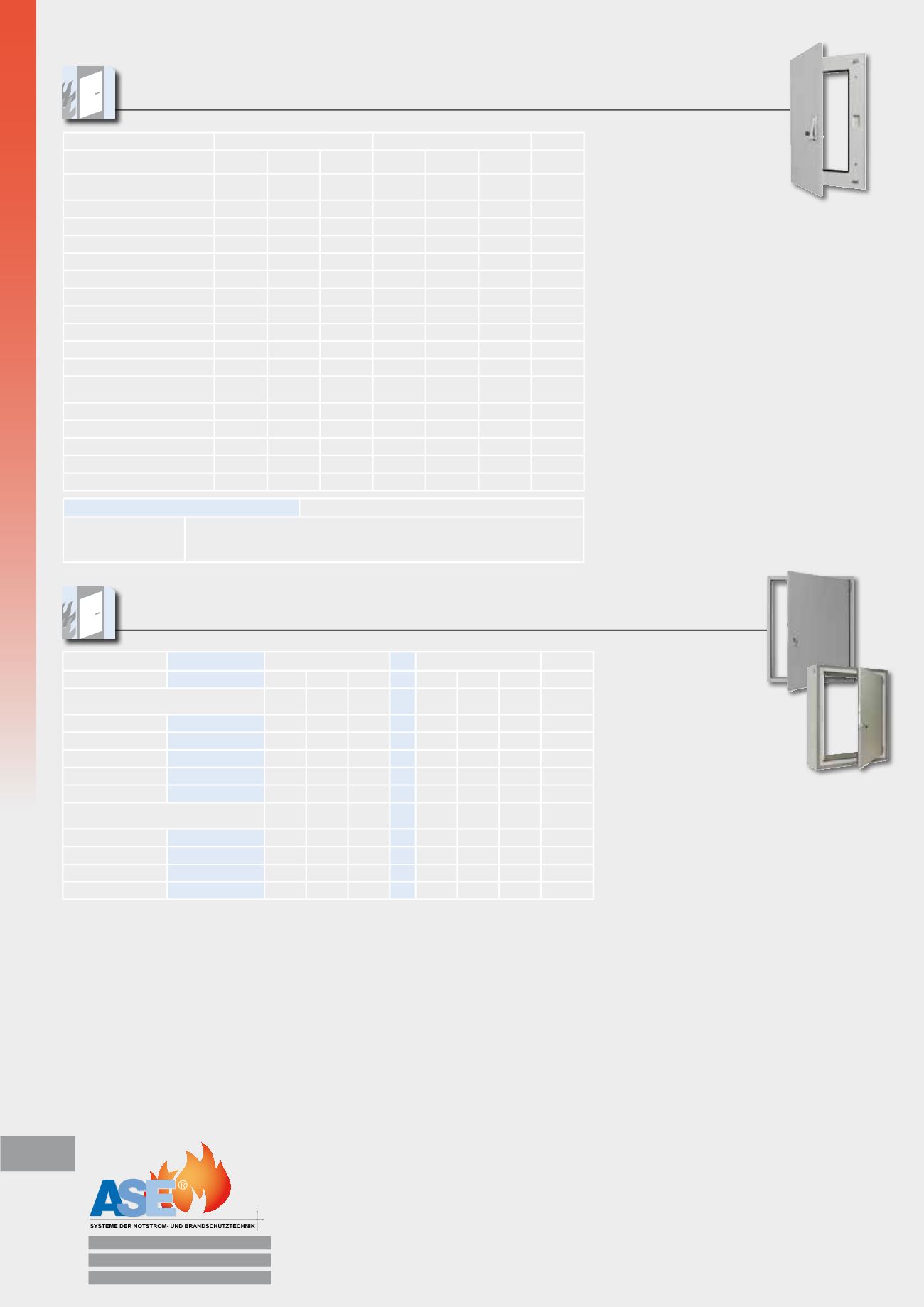

2017_ASE_Brandschutz - page 2

2
TECHNIK
KNOW-HOW
SERVICE
EVX – Vorsatztüren
Revisionsabschlüsse zur
Montage auf der Wand
■ ■ Feuerwiderstand
30 Minuten,
feuerhemmend
■ ■ Klassifizierung F30, EI30
■ ■ Nichtbrennbar inkl. Oberfläche A2 – s1, d0
■ ■ Erfüllt die Anforderungen der gültigen MLAR
für Leitungsanlagen in Rettungswegen
■ ■ Schutzart entsprechend IP 42
■ ■ Schutzklasse II
■ ■ Montage nur auf Massivwand nicht für GKF
■ ■ Zwei-Punkt-Türverriegelung mit Schwenkhebel und
Halbzylinder, in die Hausschließanlage integrierbar
■ ■ Farbe lichtgrau – ähnlich RAL 7035,
Kanten farbig abgesetzt
■ ■ Rauchdicht
■
■ Sondergrößen auf Anfrage
ETX – Flächenbündige Revisionstüren
Artikel F30 Artikel F90 Außenmaße in mm Innenmaße in mm Kg
H B T H B T F30/F90
ETX – 1-flügelig
ETX31-067-057 ETX91-067-057 785 685 42 675 575 42 34
ETX31-082-082 ETX91-082-082 935 935 42 825 825 42 55
ETX31-112-057 ETX91-112-057 1235 685 42 1125 575 42 60
ETX31-150-082 ETX91-150-082 1610 935 42 1500 825 42 95
ETX31-210-082 ETX91-210-082 2210 935 42 2100 825 42 131
ETX – 2-flügelig
ETX32-112-107 ETX92-112-107 1235 1185 42 1125 1075 42 93
ETX32-150-107 ETX92-150-107 1610 1185 42 1500 1075 42 121
ETX32-210-107 ETX92-210-107 2210 1185 42 2100 1075 42 165
ETX32-210-150 ETX92-210-150 2210 1610 42 2100 1500 42 225
Revisionsabschlüsse zur
flächenbündigen
Montage in der Wand
■ ■ Feuerwiderstand 30/90 Minuten,
feuerhemmend, feuerbeständig
■ ■ Klassifizierung F30/F90, EI30/EI90
■ ■ Nichtbrennbar inkl. Oberfläche
A2 – s1, d0
■ ■ Erfüllt die Anforderungen der
gültigen MLAR für Leitungsanlagen
in Rettungswegen
■ ■ Rauchdicht
■ ■ Schutzart entsprechend IP 42, Schutzklasse II
■ ■ Montage in Massivwand, GKF-Ständer- oder
Schachtwand
■ ■ Umlaufende Blockzarge 55mm breit, 42mm tief
■ ■ Farbe lichtgrau – ähnlich RAL 7035,
Kanten farbig abgesetzt
■ ■ Fallenschloss mit Schließzylinder, in die
Hausschließanlage integrierbar
■ ■ Sondergrößen auf Anfrage
Baurichtmaß = Außenmaß + 10 mm umlaufend
Auch als Aufsatzvariante F30/90 oder mit Wandung möglich (auf Anfrage).
Artikel F30 Außenmaße in mm Innenmaße in mm Kg
H B T H B T
EVX – 1-flügelig
EV31-066-034 895 575 54 665 345 0 30
EV31-066-056 895 795 54 665 565 0 37
EV31-081-056 1045 795 54 815 565 0 42
EV31-081-081 1045 1045 54 815 815 0 53
EV31-096-034 1195 575 54 965 345 0 35
EV31-096-056 1195 795 54 965 565 0 47
EV31-096-081 1195 1045 54 965 815 0 60
EV31-126-056 1495 795 54 1265 565 0 58
EV31-126-081 1495 1045 54 1265 815 0 73
EV31-186-056 2095 795 54 1865 565 0 79
EVX – 2-flügelig
EV32-096-106 1195 1295 54 965 1065 0 72
EV32-111-106 1345 1295 54 1115 1065 0 80
EV32-126-106 1495 1295 54 1265 1065 0 88
EV32-156-131 1795 1545 54 1565 1315 0 125
EV32-186-106 2095 1295 54 1865 1065 0 119
Optionales Zubehör
AREV Zusätzliche Ausgleichsrahmen zur Montage auf der Wand, für nicht flächenbündige
Bauteile und größere Abdeckungen, zum Ausgleichen von Unebenheiten auf der
Wand
