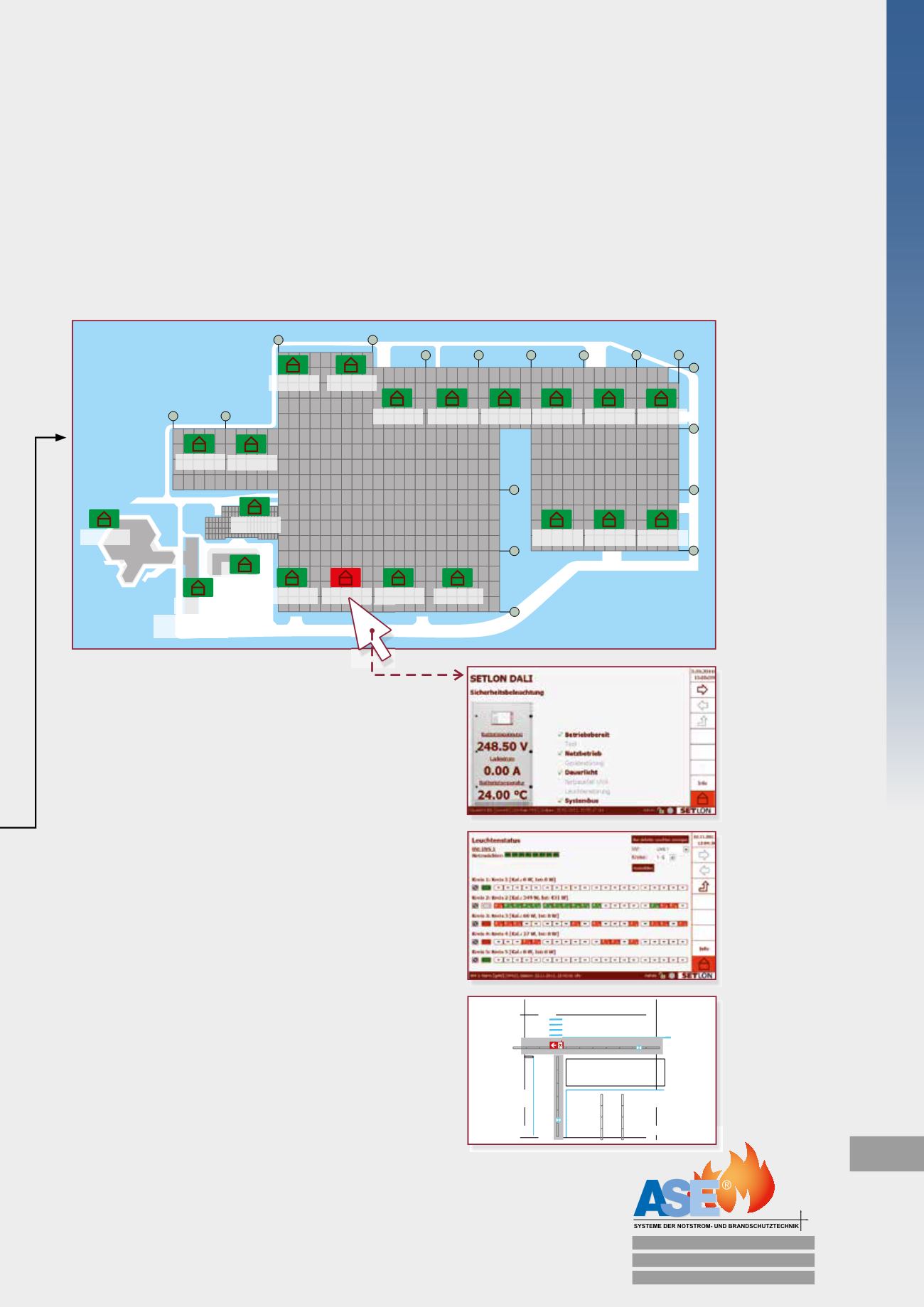

Topografische Übersicht –
alle Anlagen immer im Blick
Dank eindeutiger Symbole erkennen Sie sofort den Status
jeder einzelnen Anlage im Gebäude.
MX-03 MX-04
T
Y
AD
A
K
F
MX-01 MX-02
MX-06 MX-07
MX-05
MX-08 MX-09 MX-10
MX-17 MX-16 MX-15 MX-14
MX-13 MX-12 MX-11
MB-01
MA-01
MC-01
ME-01
AJ
AO
AT
AX
01
04
12
08
12
16
08
Systemstatus
Eine übersichtliche Statusanzeige gibt Auskunft
über die Systemspannung, die
Batterietemperatur sowie weitere Eckdaten.
Fehler werden per Text und Grafik angezeigt.
Details über den Leuchtenstatus
Jede einzelne Leuchte ist im Bereich „Leuchtensta-
tus“ aufgeführt. Hier werden sowohl Fehler als auch
erweiterte Leuchteninformationen angezeigt.
Der Touch-PC liefert Details über Leuchtenort
und -typ sowie über Leuchtmittel, Wattleistung,
Anschluss und Adresse jeder einzelnen Leuchte.
Anzeige der Leuchte im
räumlichen Umfeld
(optional)
Durch Anwählen einer spezifischen Leuchte öffnet
sich ein neues Fenster. Es zeigt sowohl den Leuch-
tenstatus (hier rot für Leuchtenfehler) als auch
die genaue Position der Leuchte im Gebäude.
Alle Anlagen werden grafisch im
Grundriss des spezifischen
Gebäudes angezeigt. Die Farbe des
Icons zeigt den Status der
jeweiligen Anlage an.
Visualisierungsoberfläche auf TCP/IP (optional)
F1-10.1
MX-16
K 2
L 2
K 3
L 3
F1-11.1
MX-16
F2-01.1
MX-16
Meisterbüro
Durch Klicken auf das Status-Icon gelangen Sie direkt
zur Visualisierung der entsprechenden Anlage.
