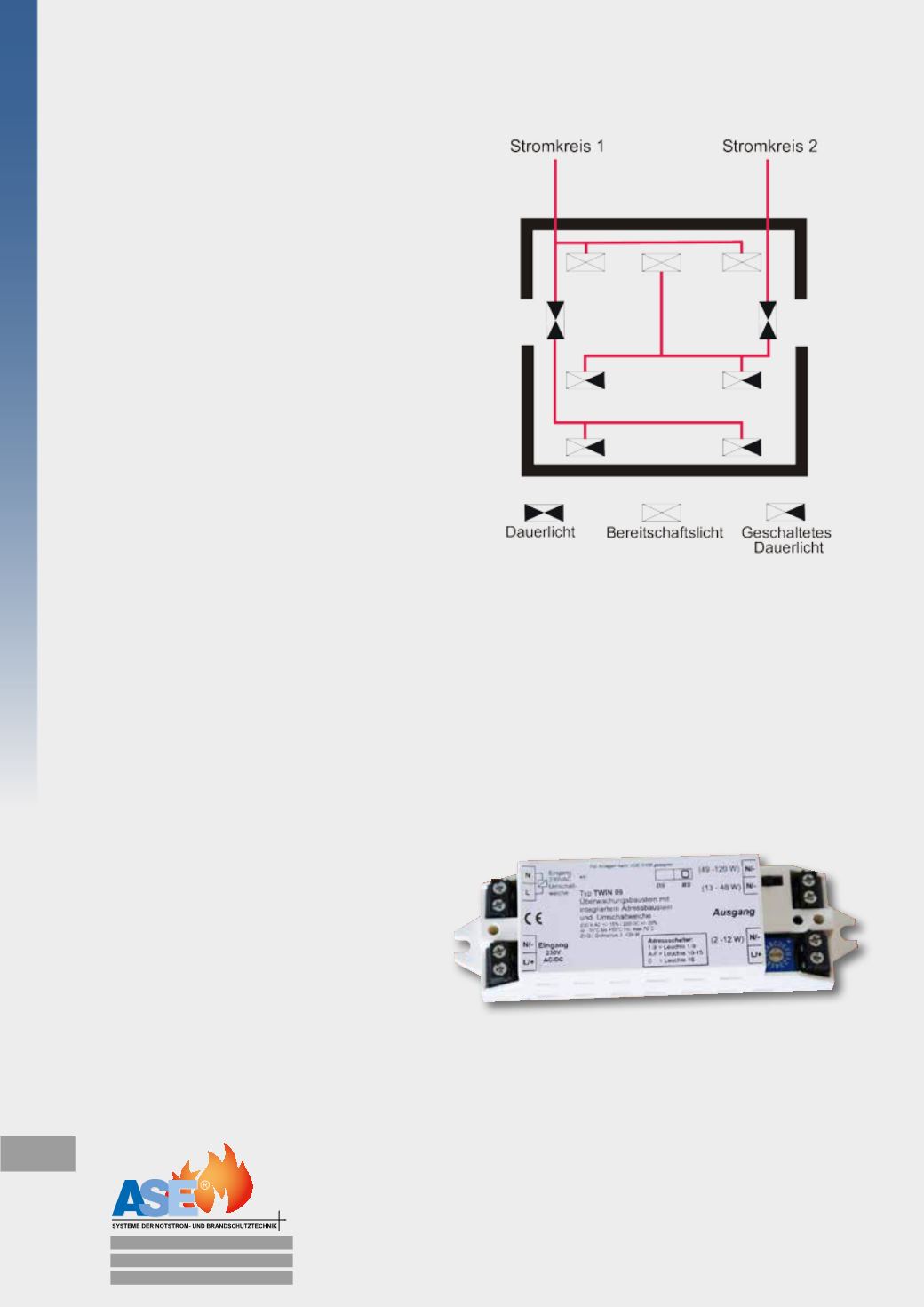

An ein System mit TWIN-Technik können die
3 Schaltungsarten Dauerlicht, Bereitschaftslicht
und geschaltetes Dauerlicht in jedem Stromkreis
gleichzeitig betrieben werden. Die Anzahl der
Stromkreise wird somit stark reduziert.
TWIN-Technik
Die Vorteile der TWIN-Technik
■
■
Nur zwei Endstromkreise für alle
Schaltungsarten
■
■
Weniger Kabel
■
■
Reduzierte Brandlast
■
■
Geringere Installationskosten
■
■
Nachträgliche Änderung der Zuordnung
jeder Leuchte möglich
■
■
Einfachere Projektierung
Konventionelle Installation
Die konventionelle Installation hat gegenüber der
TWIN-Technik folgende Nachteile:
■
■
Je Endstromkreis nur eine Schaltungsart
■
■
Jede Schaltungsart benötigt zwei Stromkreise
■
■
Höherer Installationsaufwand
■
■
Hoher Aufwand bei nachträglichen
Änderungen
Überwachungsbaustein Typ: TWIN 01
Im TWIN-Baustein sind bereits drei Funktionen integriert:
■
■
Umschaltung DS-BS-Leuchte
■
■
Überwachungsmodul für Einzelleuchtenüberwachung
■
■
Integrierte Umschaltweiche
Technische Daten:
Schutzart:
IP 20
Eingangsspannung:
230 V AC (+10%/ -10%)
230 V DC (+20%/ -20%)
Umgebungstemperatur:
-5°C bis 50°C
Lampenleistung:
2 – 120 W
Maße (L x B x T):
115 x 34 x 23 mm
