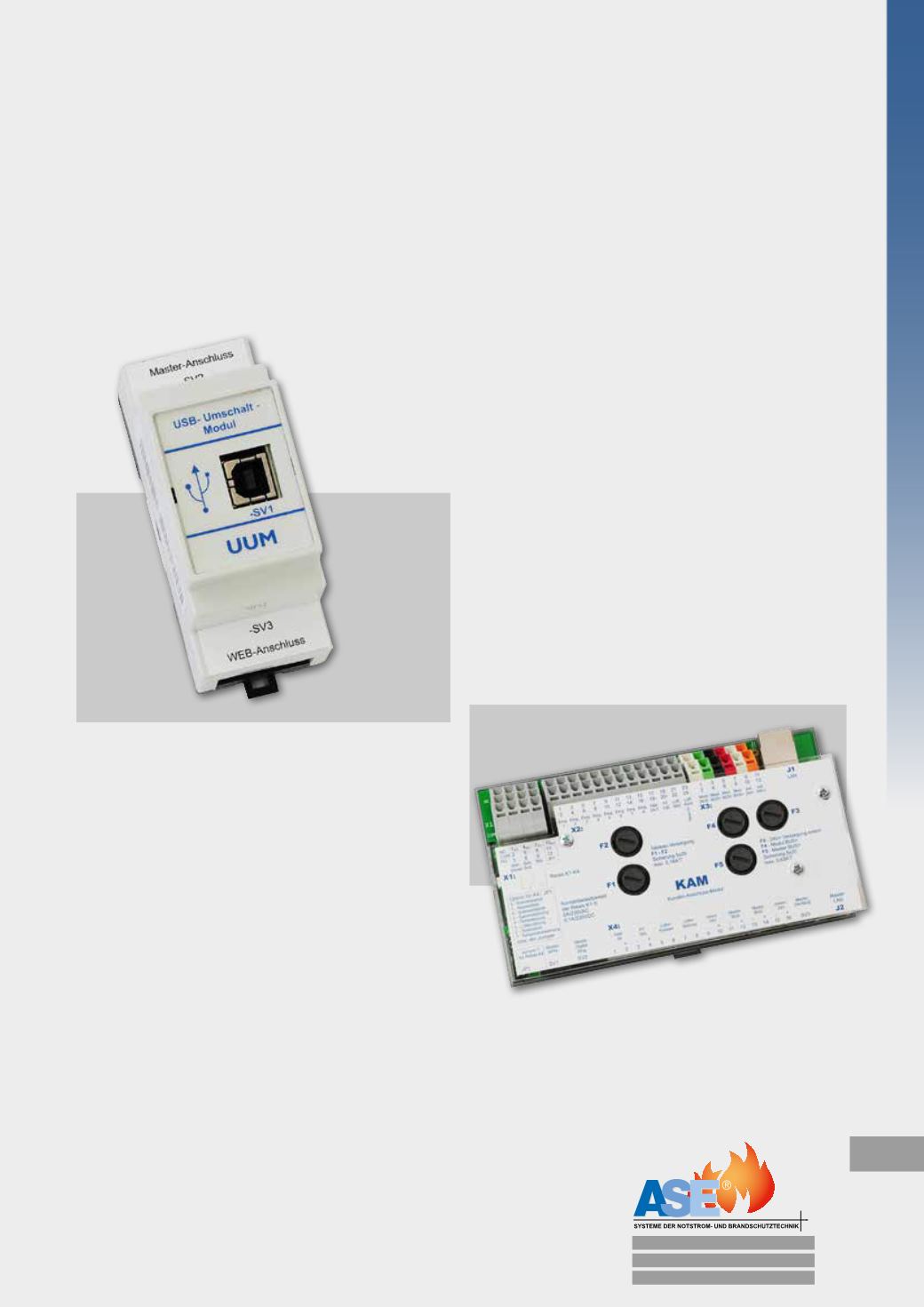

UUM
Mit dem UUM kann die NETLIGHT-Anlage direkt
über das USB-Kabel mit dem Computer verbun-
den, und über den Konfigurator programmiert
werden. Ist die NETLIGHT-Anlage über das
USB-Kabel mit dem PC verbunden, besteht keine
Verbindung zum WEB-Modul. Erst wenn das
USB-Kabel entfernt wird, kann die Anlage wieder
über das WEB-Modul bedient werden.
BDM
Das BDM entkoppelt den NETLIGHT-Bus von der
Busspannungsversorgung. Er muss zwischen
jeder Busstromversorgung und dem eigentlichen
Kommunikationsbus geschaltet werden. (o. Abb.)
KAM
Auf dem Kunden-Anschluss-Modul befinden sich
4 Relais mit Wechselkontakt. Davon sind drei
Relais fest vergeben und ein Relais ist über eine
Jumperreihe (JP1) frei wählbar.
Es stehen 8, frei über den Master programmier-
bare Eingänge (X2-Eingang 1-8) zur Verfügung.
Das KAM hat einen Anschluss für ein externes
Tableau (X2-17/18) und für einen Tempera-
tursensor für die Batterie-Temperatur-Überwa-
chung. (X2-19/20). Das Relais K5 (X2-23/24)
ist ein potential freier Kontakt zur Ansteuerung
eines Lüfters. Es steht ein Eingang (X2-21/22)
für eine Lüfter-Störmeldung zur Verfügung. Am
Kunden-Anschluss-Modul besteht die Möglichkeit,
weitere Master in den Master BUS (X3/1-4) ein-
zubinden. Über die Modul-BUS Klemmen (X3/5-8)
können externe Module in die Anlage eingebun-
den und über Klemmen X3/9-12 mit 24 VDC
versorgt werden. Über die Buchse J1 besteht
die Möglichkeit, die Anlage über das Ethernet zu
betreiben.
