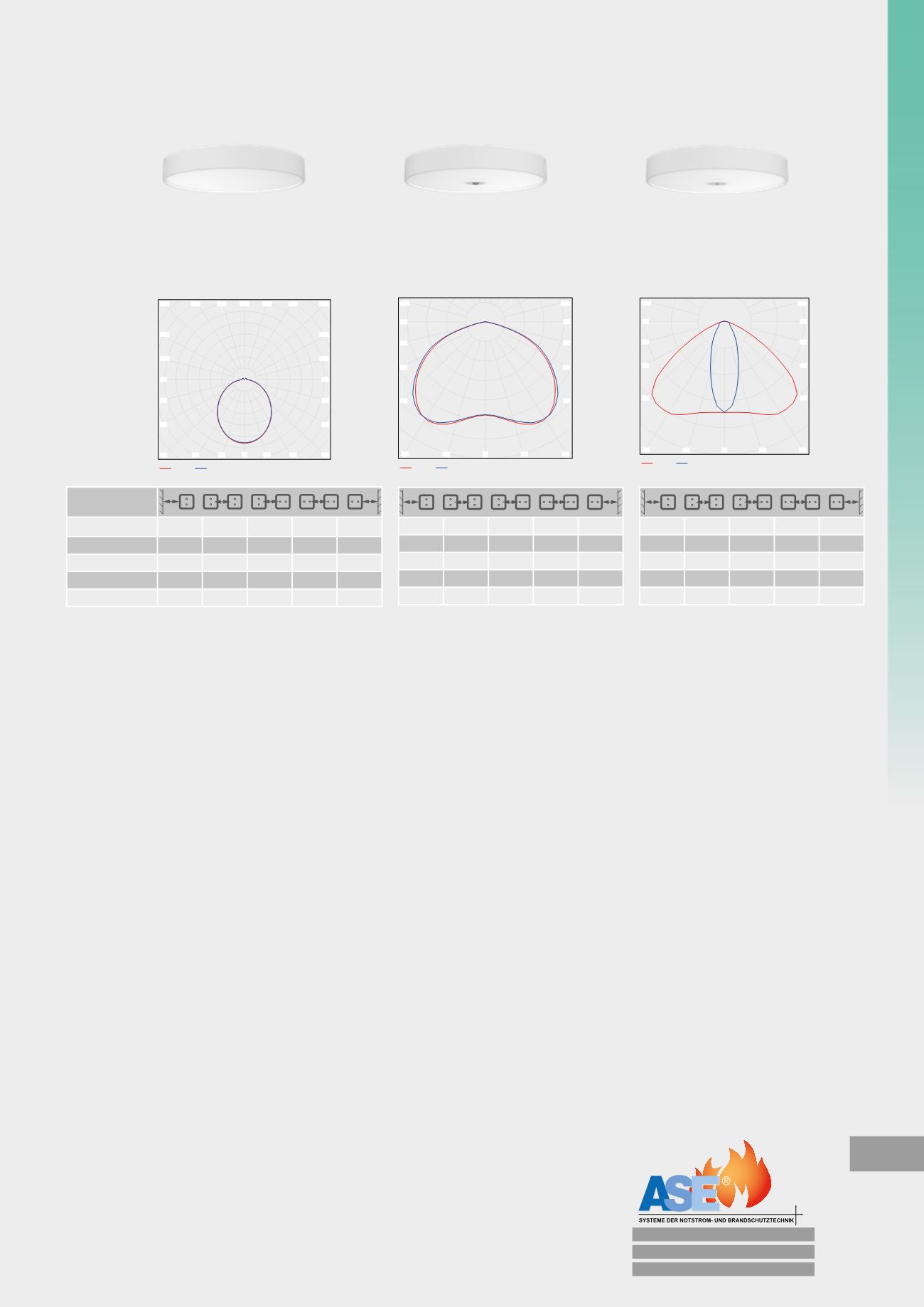

Lichtverteilungskurve für Kombileuchten (Einzelbatterie)
Notlicht-LED mit Wegelinse sichtbar
in der Scheibe
Notlicht-LED mit Flächenlinse
sichtbar in der Scheibe
Notlicht-LED auf der Platine
(LED unsichtbar)
ROUE OP/TR/PR
ROUE OP/TR/PR
ROUE OP/TR/PR
2,81 7,68 7,81 7,79 2,94
3,05 8,33 8,64 8,51 3,08
3,21 8,89 8,97 9,12 3,16
3,12 9,63 9,49 9,95 3,24
3,13 9,87 10,01 10,03 3,25
6,76 15,12 13,21 4,88 1,88
8,22 17,72 14,62 5,13 1,91
8,69 19,83 15,91 5,19 1,91
8,74 21,84 16,44 5,22 1,72
7,41 23,29 15,22 5,17 1,60
Montagehöhe (m)
2,00
2,06 5,12 5,12 4,83 1,72
2,50
2,05 5,88 5,35 5,13 1,82
3,00
1,98 5,98 5,67 5,19 1,71
3,50
1,79 6,01 5,84 5,17 1,52
4,00
1,43 6,18 5,27 5,13 1,13
100
150
200
250
300
cd/klm
η = 100%
C0 -C180
C90 -C270
15°
30°
45°
60°
75°
90°
105°
105°
90°
75°
60°
45°
30°
15°
320
480
640
cd/klm
η = 100%
C0 -C180
C90 -C270
15°
30°
45°
60°
75°
90°
105°
105°
90°
75°
60°
45°
30°
15°
100
150
200
250
300
cd/klm
η = 78%
C0 -C180
C90 -C270
15°
30°
45°
60°
75°
90°
105°
120°
135°
150°
165°
180°
165°
150°
135°
120°
105°
90°
75°
60°
45°
30°
15°
