Betriebsmodus
Das System Universal Power (UPCS) unterstützt sämtliche durch die DIN EN 50171
vorgeschriebenen und beschriebenen Betriebsmodi.

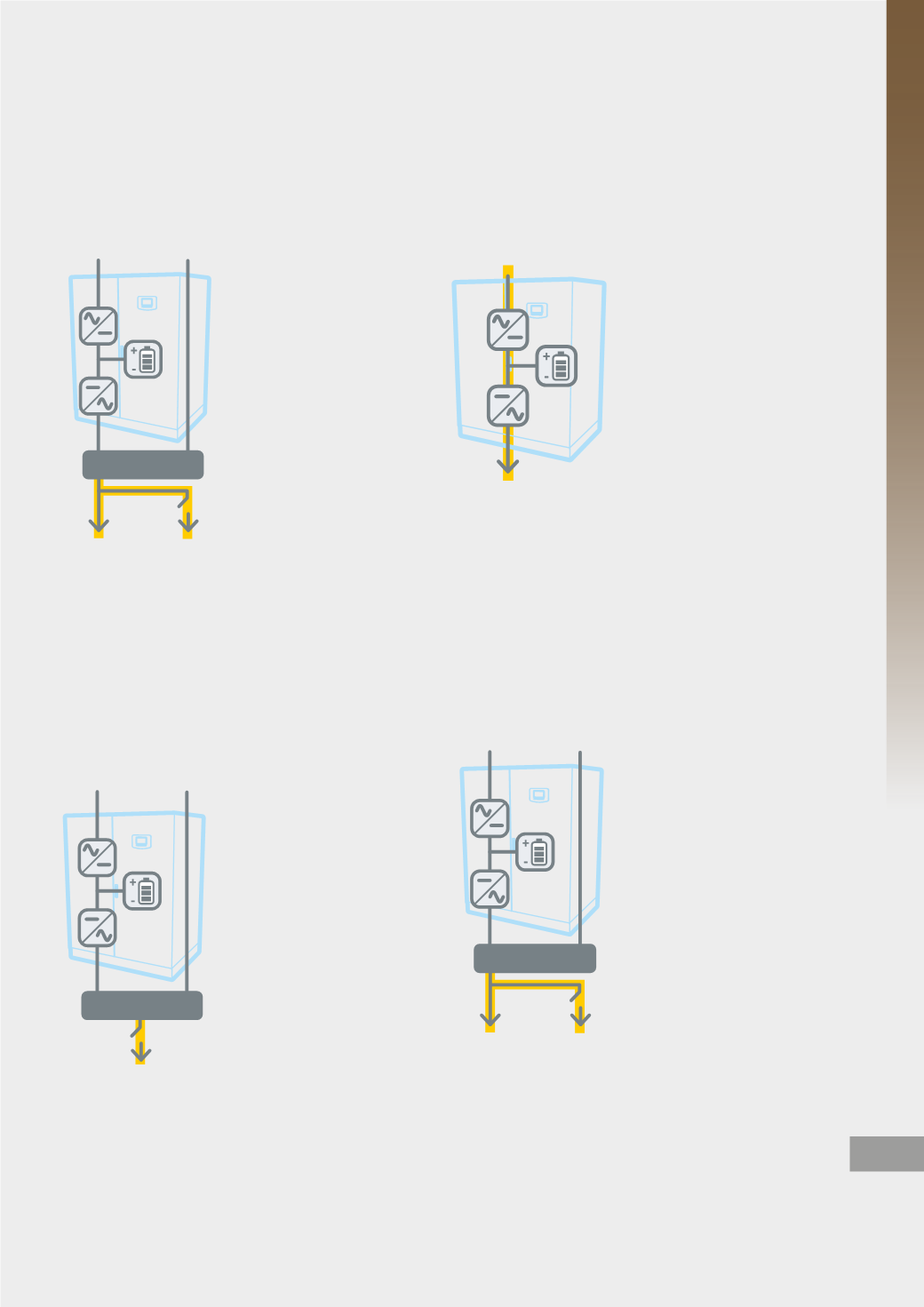

A) Betriebsmodus mit integrierter
AV/SV-Umschaltung
Die Last wird via Bypass direkt aus
dem Allgemeinen Netz
(AV-Netz) des CSS-
Systems gespeist. Bei
einem Versorgungs-
ausfall AV-Netz trans-
feriert der integrierte
automatische Netz-
umschalter (ASDT) die
Last vom AV- an das
SV-Netz. Der Wechsel-
richter bildet hierfür
das SV-Netz. Die Bat-
terie versorgt den Wechselrichter mit
Energie und garantiert die erforderliche
Autonomie.
B) Betriebsmodus SV-Versorgung im
Dauerbetrieb
Die Last wird permanent vom Wechsel-
richter des CSS-Sys-
tems gespeist. Bei
einem Versorgungs-
ausfall Allgemeines
Netz (AV-Netz) wird
die Last völlig unter-
brechungsfrei weiter
versorgt. Es findet
keine Umschaltung
statt. Der Wechsel-
richter bildet permanent das SV-Netz.
Das Allgemeine Netz bzw. die Batterie
versorgen den Wechselrichter mit Ener-
gie und garantieren die erforderliche
Autonomie.
C) Betriebsmodus
Ersatzstromversorgung
Die Ausgangsspannung des CSS-Systems
ist NULL. Erst bei einem Versorgungs-
ausfall Allgemeines Netz (AV-Netz) startet
der Wechselrichter.
Der Wechselrichter
bildet das SV-Netz. Die
Batterie versorgt hier-
für den Wechselrichter
mit Energie und garan-
tiert die erforderliche
Autonomiezeit.
D) Betriebsmodus SV-Versorgung im
Dauerbetrieb + autom. Zuschaltung
weiterer SV-Verbraucher
Als Ergänzung zum Betriebsmodus B „SV-
Versorgung im Dauer-
betrieb“ können zusätz-
liche Verbraucher, die
vorher nur AV-versorgt
waren oder im Normal-
betrieb keine Versor-
gungsspannung benö-
tigen bei Netzausfall
vollautomatisch auf das
SV-Netz aufgeschaltet
werden. Erforderliches
Zubehör: Optional integ-
rierte Signalsteuerung (CSD). Optionale
Schaltmodule (EOS), die im entfernten
Verbraucherkreis lokal und kostengünstig
die gewünschten Lastkreise integriert
werden und durch die CSD-Module ange-
steuert werden. Der Vorteil dieser geziel-
ten Aufschaltung ist die Energieersparnis
im Normalbetrieb.
3
ASDT
CSD*
ASDT
CSD
ASDT
CSD*
*Erfordert optionales EOS-Zubehör
