System - Sicherheitsleuchte
Stahlblech GEKZ
Weitere Informationen auf www.ase-kaarst.de

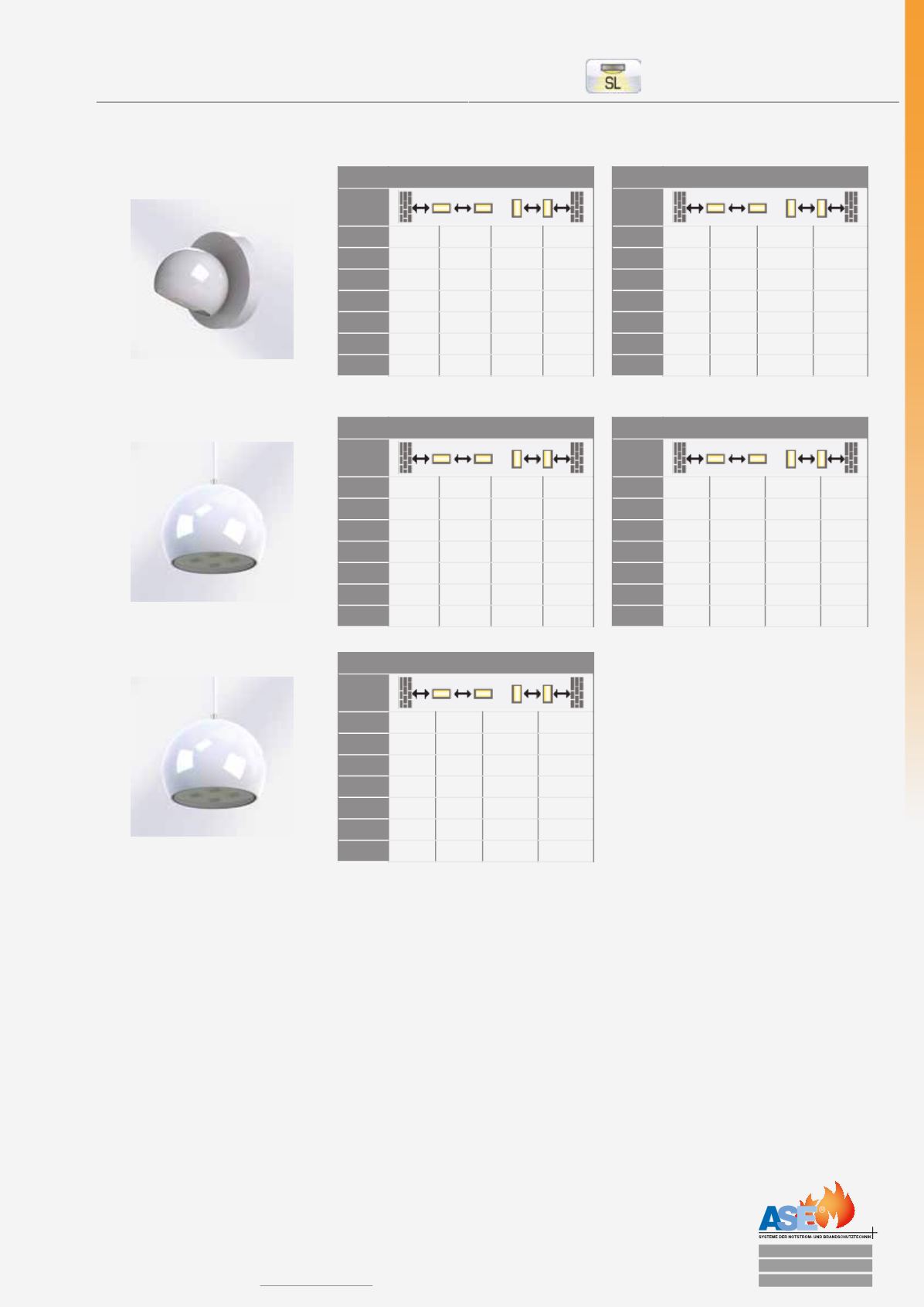

GEO KUGEL
GEKZ 1F - Flächenlinse
Höhe
2,0 3,2 8,2 8,2 3,2
2,5 3,5 9,1 9,1 3,5
3,0 3,7 9,8 9,8 3,7
4,0 3,9 10,8 10,8 3,9
5,0 4,0 11,5 11,5 4,0
6,0 3,5 11,8 11,8 3,5
7,0 <1lx <1lx <1lx <1lx
1m Entfernung zur Rettungswegmitte
GEKZ 1W - Wegelinse
Höhe
2,0 12,4 4,6
2,5 14,0 5,4
3,0 15,6 6,1
4,0 18,6 7,3
5,0 21,2 8,3
6,0 25,4 9,2
7,0 <1lx <1lx
1m Entfernung zur Rettungswegmitte
GEKZ 4
Höhe
10,0 9,1 21,9 21,9 9,1
12,0 9,4 24,2 24,2 9,4
14,0 9,2 25,7 25,7 9,2
16,0 8,5 26,6 26,6 8,5
18,0 7,3 26,7 26,7 7,3
20,0 5,4 26,1 26,1 5,4
22,0 <1lx <1lx <1lx <1lx
GEKZ 4F - Flächenlinse
Höhe
6,0 7,8 19,9 19,9 8,0
7,0 8,1 21,0 21,2 8,3
8,0 8,3 21,9 22,2 8,5
9,0 8,3 22,6 23,1 8,5
10,0 8,2 23,0 23,6 8,3
11,0 7,9 23,4 24,0 8,0
12,0 7,2 23,6 24,1 7,2
GEKZ 4W - Wegelinse
Höhe
6,0 33,1 14,3
7,0 36,2 15,6
8,0 39,1 16,7
9,0 41,8 17,7
10,0 44,3 18,7
11,0 46,6 19,5
12,0 48,8 20,4
Alle Werte in m, gerechnet mit RELUX auf 0,02m mit 1lx
