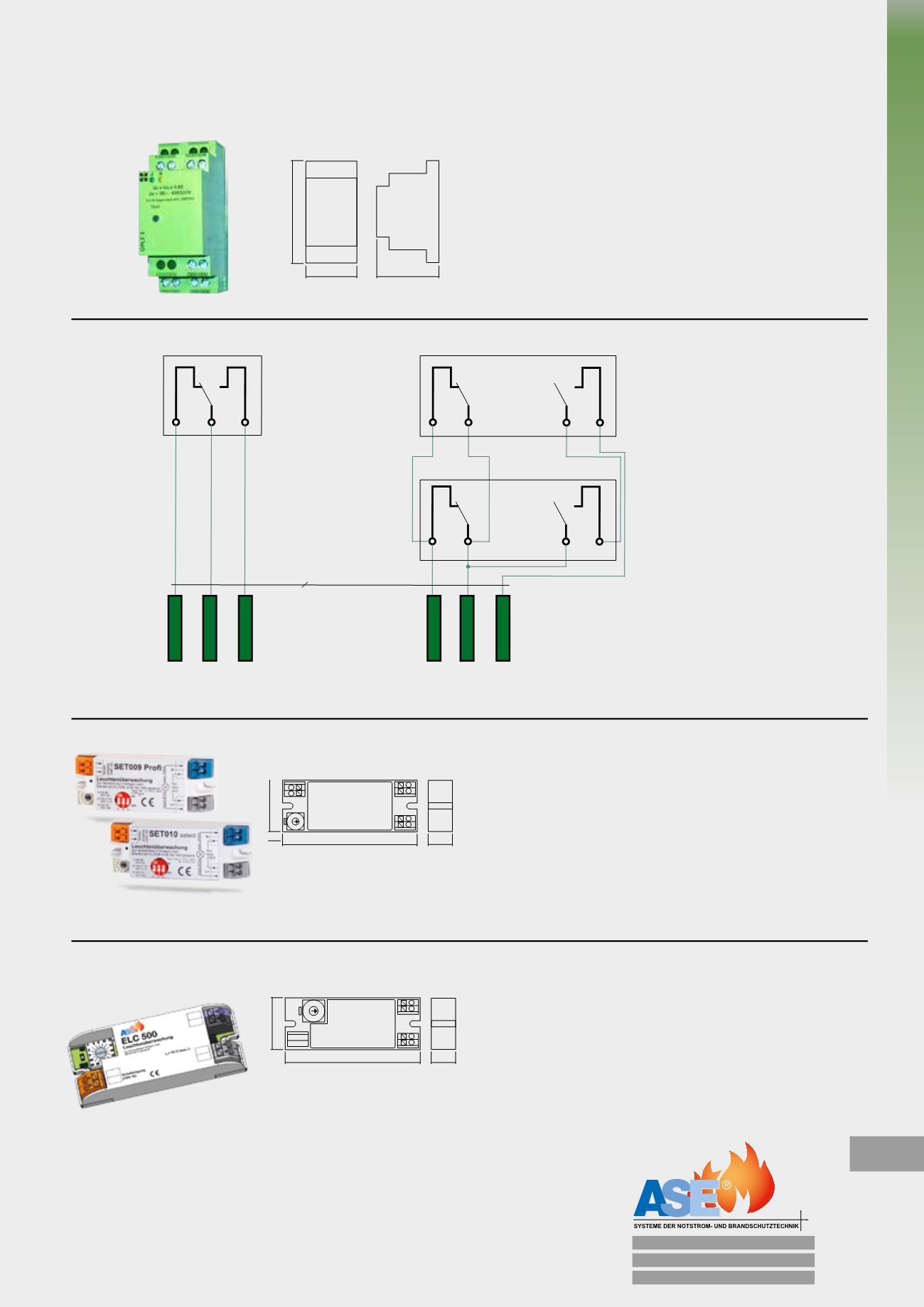

Netzüberwachung 3-phasig DPNü
■
■
Kunststoff
■
■
Farbe grün
■
■
H=71 mm, B=35 mm, H=20 mm
■
■
Schutzgrad IP20/Schutzklasse I
■
■
Gewicht 30 g
■
■
Klemmen bis 1,5² (keine Durchgangsverdrahtung)
■
■
Vorsicherung 3 x 6 A
Mischbetriebsbaustein SET009/SET010
■
■
Kunststoff
■
■
Farbe weiß
■
■
L=78 mm, B=30 mm, H=20 mm
■
■
Schutzgrad IP20/Schutzklasse I
■
■
Gewicht 30 g
■
■
Klemmen bis 1,5² (keine Durchgangsverdrahtung)
■
■
Schalteingang
■
■
Fernschaltung von der Zentrale nur mit SET010 möglich
Mischbetriebsbaustein ELC 500
■
■
Kunststoff
■
■
Farbe weiß
■
■
L=78 mm, B=30 mm, H=20 mm
■
■
Schutzgrad IP20/Schutzklasse I
■
■
Gewicht 30 g
■
■
Klemmen bis 1,5² (keine Durchgangsverdrahtung)
■
■
Schalteingang
■
■
Fernschaltung von
der Zentrale möglich
Schaltung 1 Netzwächter
Schaltung n+1 Netzwächter
IY(St)Y2x2x0,8
Auslieferungszustand
Brücke zwischen 2 und 3,
wird bei Anschluss eines
oder mehrerer Netzwäch-
ter entfernt
