Überwachungseinrichtungen
(Auszug)
Stromabhängige Geräteüberwachung
Die Überwachungseinheit erfasst die Störungen „DC-
Spannung zu hoch“ und „DC-Spannung zu tief“ in Abhän-
gigkeit des Gerätenennstromes. Im Falle der Meldung
„U zu hoch“ erfolgt eine Abschaltung des Netzschützes.
Die Meldung „U zu tief“ wird erst bei einem Geräte-
nennstrom <80% angezeigt. Die Meldungen erfolgen
entsprechend der kodierten Funktion über potenzialfreie
Kontakte.
Batteriekreisüberwachung
Die Überwachungseinheit kontrolliert den ordnungsge-
mäßen Betriebszustand der Batterie in Verbindung mit
der zugehörigen Ladeeinrichtung. Sie erkennt folgende
Störungen:
■
■
Batteriesicherung
Eine oder beide Batteriesicherungen sind defekt.
■
■
Ladeleitungen
Eine oder beide Ladeleitungen sind unterbrochen.
■
■
Batteriespannungsunsymmetrie
Schadhafte Zellen und hochohmige bzw. unterbroche-
ne Zellenverbinder werden erkannt und gemeldet.
Erdschlussüberwachung DC
Die Erdschlussüberwachung misst den Widerstand
zwischen Erde und Pluspol sowie zwischen Erde und
Minuspol. Wird der einstellbare Ansprechwert (ca.
1000 Ohm/ Volt) unterschritten, erfolgt die Meldung
„Erdschluss DC“.
Kapazitätstest der Batterie
W
ährend eines Kapazitätstests wird die Ladegerä-
tespannung unter die Nennspannung der Batterie
abgesenkt. Der momentane Verbraucherstrom wird nun
der Batterie entnommen. Durch einen Soll/Ist-Vergleich
der vorgegebenen Batteriespannung und Testdauer wird
das Kapazitätstestergebnis errechnet und angezeigt.
Beim IU-PROFESSIONELL wird als zusätzlicher Parame-
ter die Kapazität eingegeben und ausgewertet.
Sollte die Batteriespannung während des Tests zu tief
absinken, wird die Stromversorgung der Verbraucher
durch den Ladegleichrichter gewährleistet und der Test
automatisch abgebrochen. Es erfolgt eine entsprechen-
de Meldung.

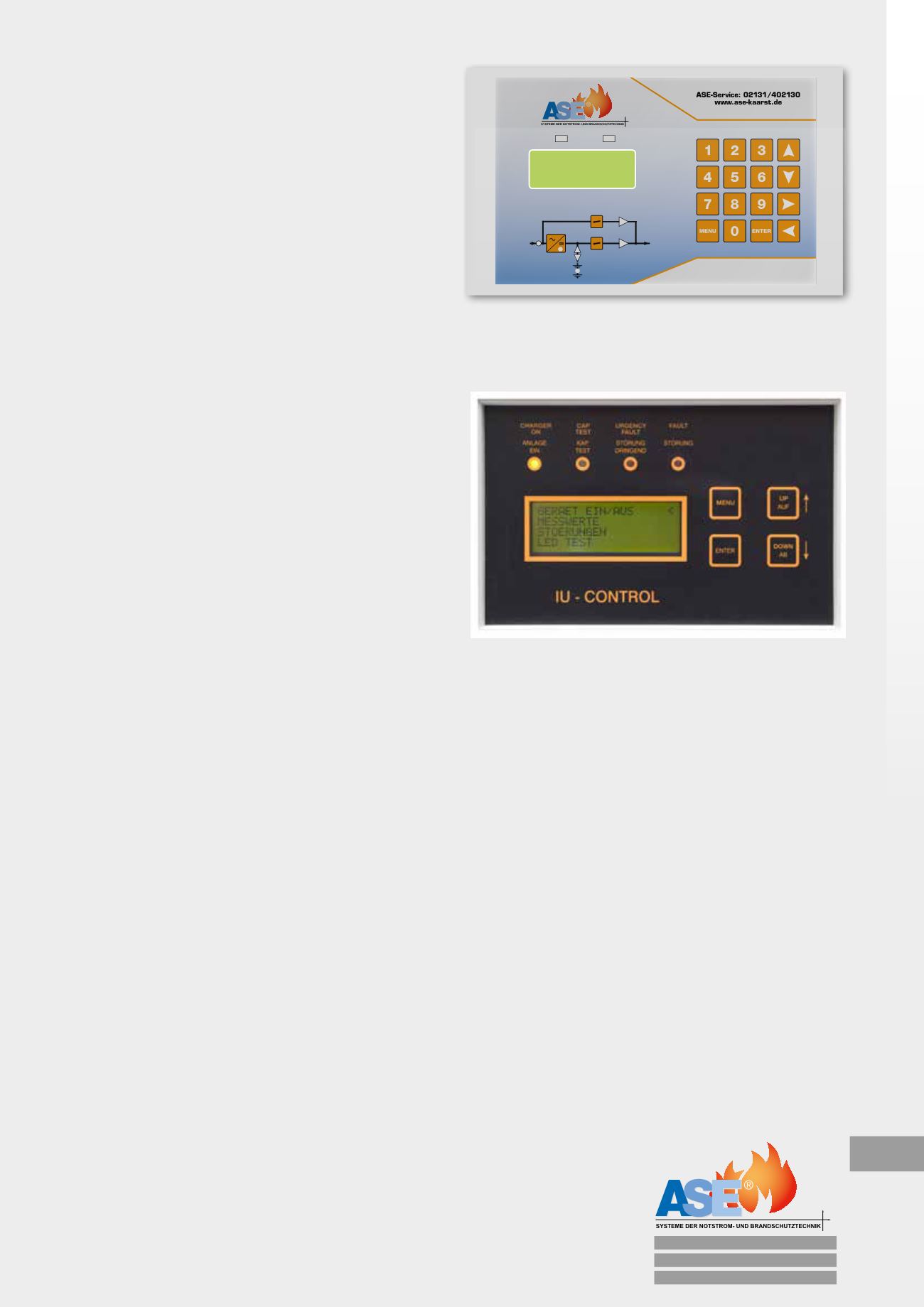

Display IU-CONTROL
Display IU-PROFESSIONELL
Alle Störmeldungen werden über das Display angezeigt.
Kurzschluss
Im Falle eines Kurzschlusses sinkt die Gerätespannung
unter 1,6 V/Z. Der Gerätestrom wird auf ca. I
Nen
be-
grenzt. Somit ist das Gerät dauerkurzschlussfest. Die
Meldung „Kurzschluß“ wird angezeigt.
Überwachung Entkoppel-Diode
In Parallelanlagen werden häufig Entkoppeldioden einge-
setzt. Die zwei möglichen Diodenfehler – Unterbrechung
oder Durchlegierung – werden durch geeignete Mess-
werterfassung und spezielle Auswertelogik im IU-PRO-
FESSIONELL erkannt und gemeldet.
