Center Management Control - CMC-DAL-VISU
Überwachungszentrale CMC-DAL-VISU
- 2 Buskreise, pro Buskreis bis zu 64 Leuchten anschließbar, Busleitung DALI-Standard 5x1,5² bis 300m.
- Als Busleitung auch möglich:
- IY(St)Y 2x2x0,5 bis 100m
- IY(St)Y 2x2x0,8 bis 150m
- Programmierbar über Standard-Browser
- 2x40 Zeilen-LCD-Display
- 4 programmierbare digitale Eingänge
- 4 programmierbare Relaisausgänge
- Anschluss der Gebäudeleittechnik an potentialfreie Kontakte oder in Abstimmung mit dem Systemadministrator
über Netzwerkschnittstelle in der CMC-DAL-VISU.

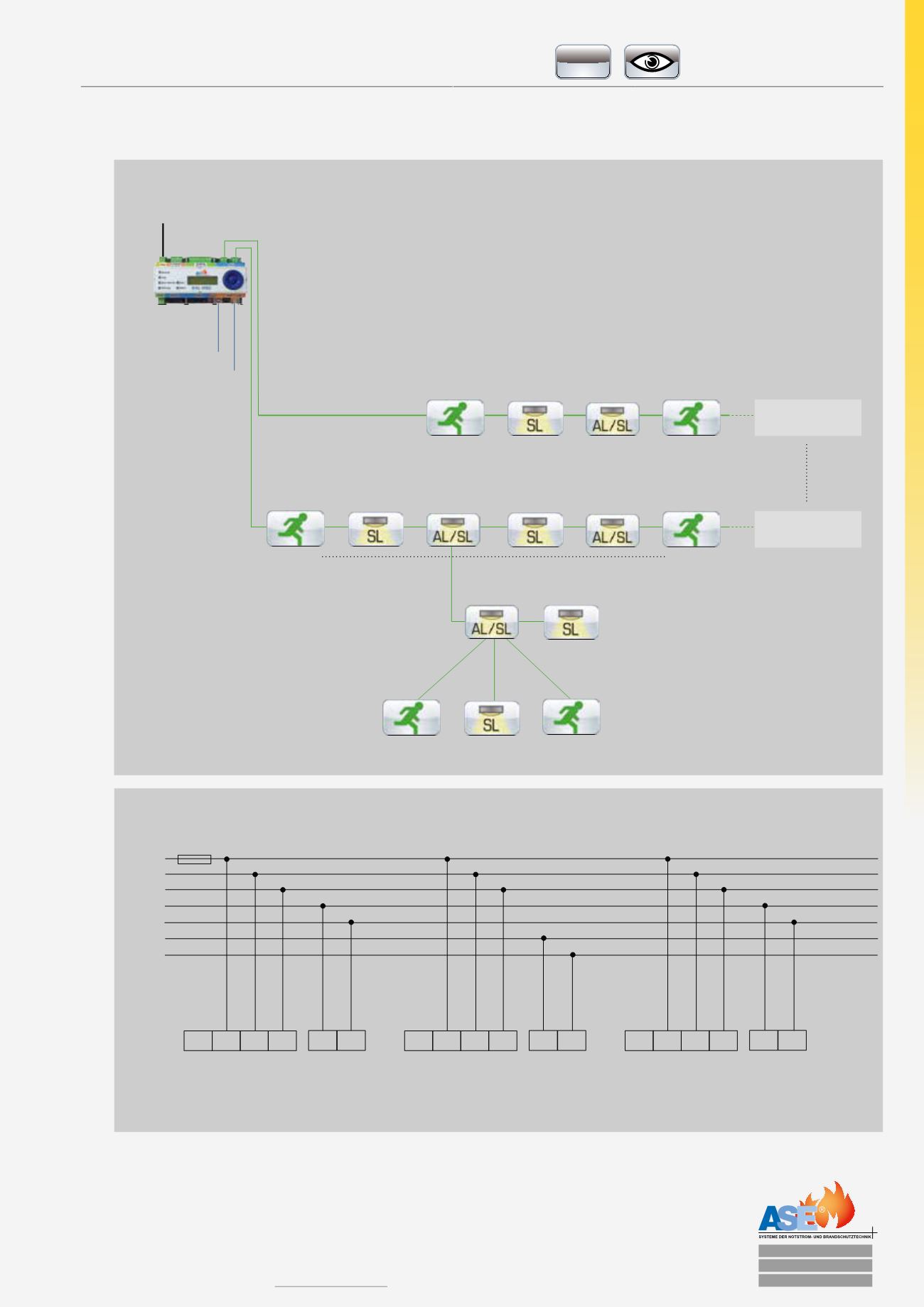

Buskreis 1
Buskreis 2
1
64
230V
USB
RJ45
Linie
Stern
Baum
Leitungsverlegung
L
N
PE
DA
(A)
DA
(B)
DA
(A)
DA
(B)
Buskreis A
Buskreis B
Die Schaltungsart Bereitschaftsschaltung, Dauerschaltung oder geschaltenes Dauerlicht wird über die Zentrale programmiert.
Die Brücke zwischen L und L` ist im Busbetrieb ohne Funktion.
Buskreis A
zur Allgemeinbeleuchtung
PE
PE
PE
L`
L`
L`
L
L
L
N
N
N
DA
DA
DA
DA
DA
DA
DAL
