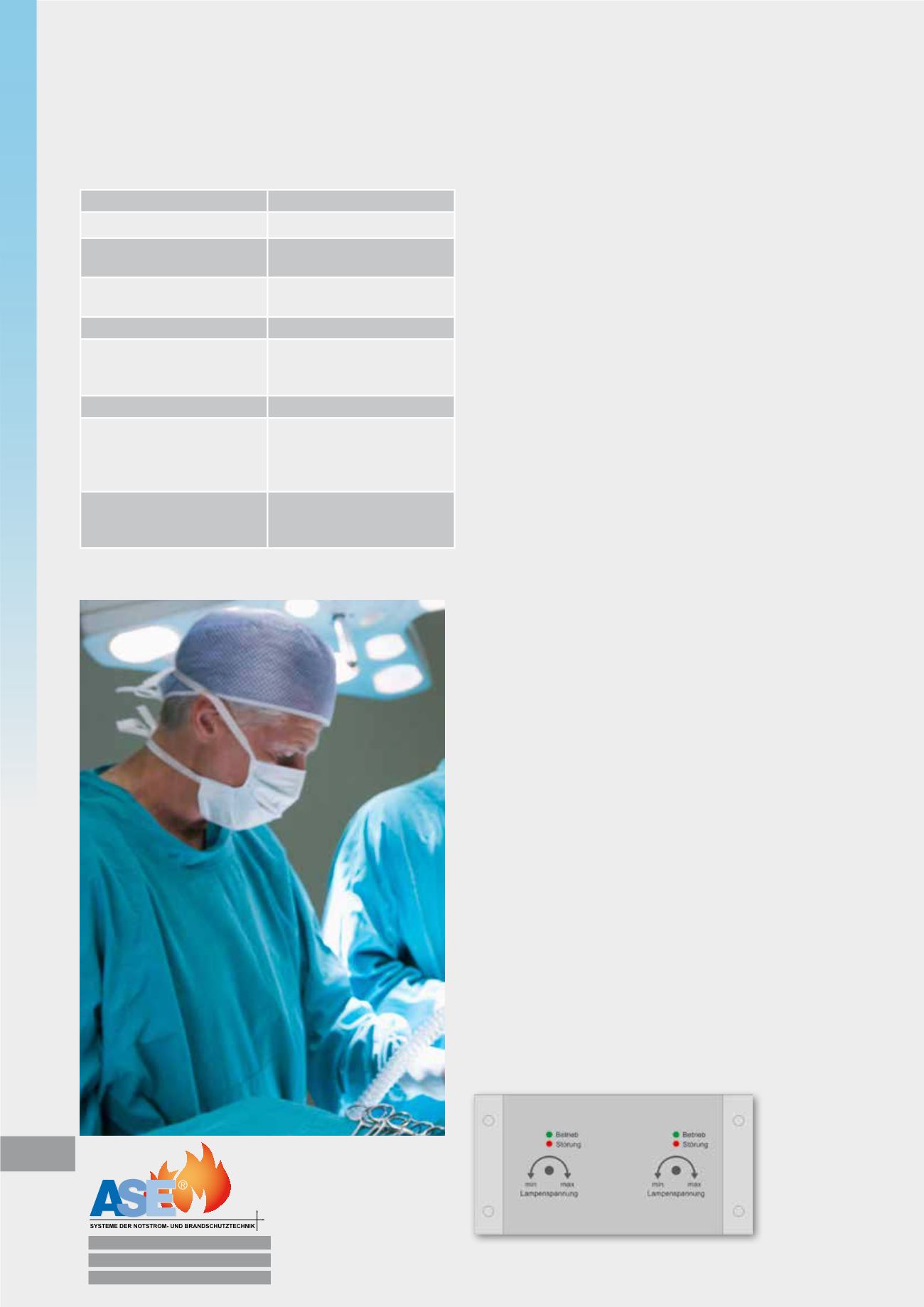

Technische Daten
Anlagendaten
Netzanschluss
D 400 V ±10%, N, PE
Frequenz
50 Hz ±4%
Nenngleichspannung
24-44 V
(je nach OP-Leuchtentyp)
Leuchtenspannung
regelbar über getaktete
Regler
Funkentstörgrad
gemäß EN 55014
Geräuschentwicklung
max. 60 dB(A) – gemessen
in ein Meter Abstand und
halber Gerätehöhe
Betriebstemperatur
0 °C bis +40 °C
Anzahl der Batteriezellen
Blei-Akkumulatoren
(geschlossen oder
verschlossen)
18 Zellen
Anzahl der Batteriezellen
Nickel-Cadmium-
Akkumulatoren
30 Zellen
Automatische
Bypassschaltung
Die Ausgangsspannung jedes OP-Abgangskreises
wird bei Betrieb ständig überwacht.
Sollte eine Störung am OP-Regler auftreten, wird
sofort auf Bypassbetrieb umgeschaltet. Das Dis-
play des Anzeige-, Melde- und Prüfsystems zeigt
detailliert an, welcher Regler gestört ist. Gleich-
zeitig wird eine potentialfreie Meldung durch das
Meldesystem aktiviert.
Auch bei Störung des Gleichrichters erfolgt eine
Umschaltung auf Bypassbetrieb – ohne Entladung
der Batterie.
Sollte jedoch ein Netzausfall auftreten, werden die
Verbraucher wieder von der Batterie versorgt.
Abgangskreise mit und ohne
getaktete Regler
Die Verbraucherstromkreise werden doppelpolig
abgesichert. Die Größe der Überstromschutzorga-
ne richtet sich nach der jeweils angeschlossenen
Leuchtenleistung.
Zum Anschluss eines externen EIN-/AUS-Schalters
oder Tasters (optional) sind entsprechende Klem-
men an jedem Reglerausgang vorgesehen.
Um die Brennspannung an den Operationsleuchten
stabil zu halten, werden getaktete Regler (DC/DC-
Wandler) im Abgangskreis eingesetzt. Die Aus-
gangsspannung ist einstellbar gemäß Leuchtentyp.
Der Spannungsabfall zur Operationsleuchte kann
für jeden Abgang bequem an der Gerätefronttür
eingestellt werden. Eine Überspannungsschutz-
schaltung hilft, Leuchtendefekte zu vermeiden.
Getakteter
Regler
