Anzeige-, Melde- und Prüfsystem
Mithilfe des elektronischen Anzeige-, Melde- und Prüfsystems werden Meldungen erfasst und über das
Display an der Gerätefronttür angezeigt. Das System führt alle erforderlichen Überwachungen und Funk-
tionstests durch.
Die externen Meldungen werden von der LE-BSV-S 230 Volt Anlage über 24 V DC (potentialbehaftet)
oder über potentialfreie Kontakte auf Klemmen geführt (optional über Bus-System).
Meldungen
LEDs an der Frontseite des Anzeige-, Melde- und
Prüfsystems signalisieren den Anlagenstatus.
Folgende Meldungen (gemäß DIN VDE 0558-507)
werden im Display angezeigt:
■
■
Batteriespannung / Ladespannung
■
■
Ladestrom
■
■
Ausgangsspannung
■
■
Ausgangsstrom
■
■
Ausgangsfrequenz
■
■
Wirkleistung (kW)
■
■
Scheinleistung (kVA)

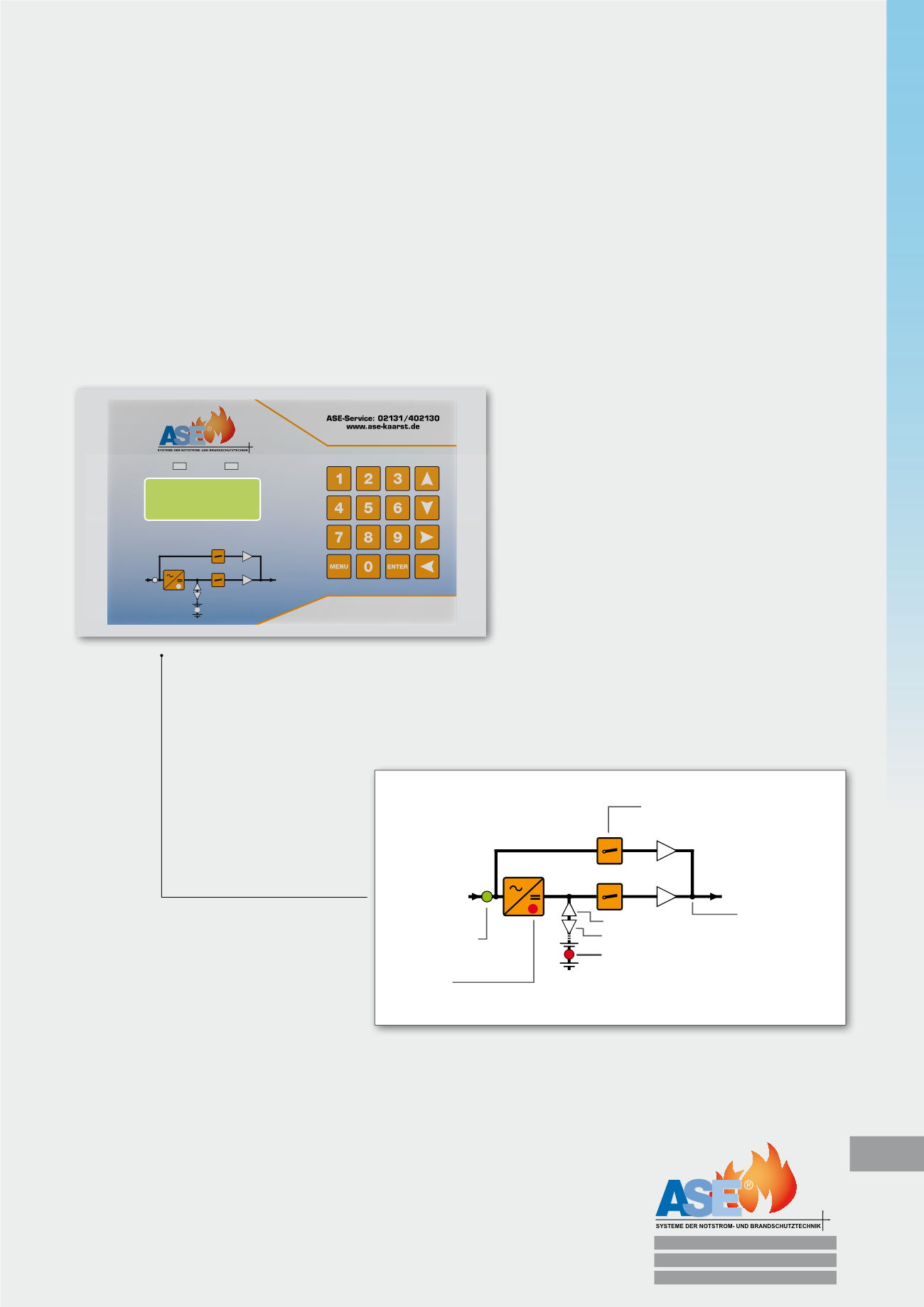

Anzeige-, Melde- und Prüfsystem
LEDs informieren über den Betriebsstand
LEUCHTE 1 1.OG FLUR OK
LEUCHTE 2 1.OG FLUR OK
LEUCHTE 3 2.OG BÜRO OK
LEUCHTE 4 2.OG BÜRO OK
Netzüberwachung
GR-Störung
Ladung
Batteriekreis gestört
Entladung
Bypass
Verbraucherabgang
