Modul (ABG 8 select)
Module (ABG 8 select)

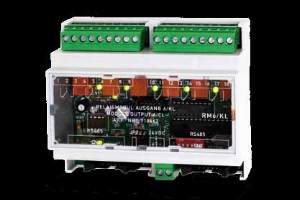

Relaismodul (AGB 6R)
Relay module (AGB 6R)
Typ
ABG 8S
Funktionalität
BUSINESS-Select-Technik: Jede im
Stromkreis befindliche Leuchte
kann einzeln über digitale Eingänge
geschaltet werden. Zeitgleiche
Kalibrierung aller angeschlossenen
Stromkreise.
Statusverfolgung via LED
Datenbus-Status
Status jedes einzelnen Abgangs
Einbauort
Zentrale, Unterverteilung
Anschlussleitung
Buskabel LAN CAT 7
Versorgungsspannung
24 V
dc
; 250 mA
Ausgänge
8 (maximale Anschlussleistung pro
ABG 8S ca. 5000 W)
Maße (bxhxt in mm)
105 x 90 x 58
Type
ABG 8S
Functionality
BUSINESS-Select-technology: Each
luminaire in the end-circuit can
be switched separately via digital
inputs. Furthermore the luminaires
of all electric circuits are calibrated
simultaneously.
Status tracking via LED
Status of the data bus
Status of each individual output
Installation point
Main unit,
sub-distribution board
Connecting cable
Bus cable LAN CAT 7
Supply voltage
24
V
dc
; 250
mA
Outputs
8 (max. connection load per
ABG 8S approx. 5000 W)
Dimensions (wxhxd in mm) 105 x 90 x 58
Typ
ABG 6R
Funktionalität
Über das Modul können
Meldungen potenzialfrei ausge
geben werden.
Statusverfolgung via LED
Datenbus-Status
Status jedes einzelnen Relais
Einbauort
Zentrale, Unterverteilung
Anschlussleitung
Buskabel LAN CAT 7
Versorgungsspannung
24 V
dc
; 200 mA
Ausgänge
6 potenzialfreie programmierbare
Meldekontakte
Maximale
Kontaktbelastung
5,0 A/230 V
ac
0,2 A/230 V
dc
2,0 A/24 V
dc
Maße (bxhxt in mm)
105 x 90 x 58
Varianten
ABG 8R mit 8 potenzialfreien
programmierbaren Meldekontakten
Maße (bxhxt in mm): 159x90x58
Type
ABG 6R
Functionality
Status reports shown can be
relayed-on via volt free contacts in
module.
Status tracking via LED
Status of the data bus
Status of each individual relay
Installation point
Main unit,
sub-distribution board
Connecting cable
Bus cable LAN CAT 7
Supply voltage
24
V
dc
; 200
mA
Ouputs
6 pcs volt free programmable
signalling contacts
Maximum contact load
5,0 A / 230
V
ac
0,2 A / 230
V
dc
2,0 A / 24
V
dc
Dimensions (wxhxd in mm) 105 x 90 x 58
Versions
ABG 8R with 8 pcs volt free
programmable signalling contacts
Dimensions (wxhxd in mm):
159 x 90 x 58
